Дизельный генератор AKSA AD 275

Мощность, кВт: 200

Двигатель: Doosan

Напряжение, В: 400/230

Кол-во фаз: 3

Емкость топл. бака, л: 450

Расход топлива: 53.3

Габариты, мм: 2950x1300x1588

Вес, кг: 2265

1774800 руб.

Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт	200
Страна производитель
Резервная мощность, кВа	275
Количество фаз	3
Напряжение, В	400/230
Тип запуска	Ручной
Панель управления	DSE, модель 7320
Емкость топл. бака, л	450
Расход топлива 100% нагрузка, л	53.3
Расход топлива 75% нагрузка, л	40
Расход топлива 50% нагрузка, л	27.5
Габариты в открытом исполнении (дхшхв), мм	2950x1300x1588
Габариты в кожухе (дхшхв), мм	4000x1300x1970
Вес в открытом исполнении, кг	2265
Вес в шумозащитном всепогодном кожухе, кг	2940

Характеристики двигателя
Производитель	Doosan
Модель	P126TI
Частота вращения, об/мин	1500
Объем двигателя, л	11.05
Диаметр и ход поршня, мм	123 x 155
Степень сжатия	17,0:1
Емкость масла	23
Объем охлаждающей жидкости, л	65

Технические характеристики генератора переменного тока
Производитель	Mecc Alte
Модель	ECO 38-1LN
Частота, Гц	50
Мощность, кВа	250
Сила тока, Ампер	360

Описание

Производительный дизельный генератор AKSA AD 275 будет востребована в условиях отсутствия постоянного электроснабжения, например, при устройстве подземных дорожных переходов, мостов, газопроводов. Как резервное энергообеспечение, установка гарантирует бесперебойную работу агропромышленных комплексов, фермерских хозяйств, лечебных учреждений, торговых и офисных центров, банков.

Особенности конструкции дизельного генератора AD 275

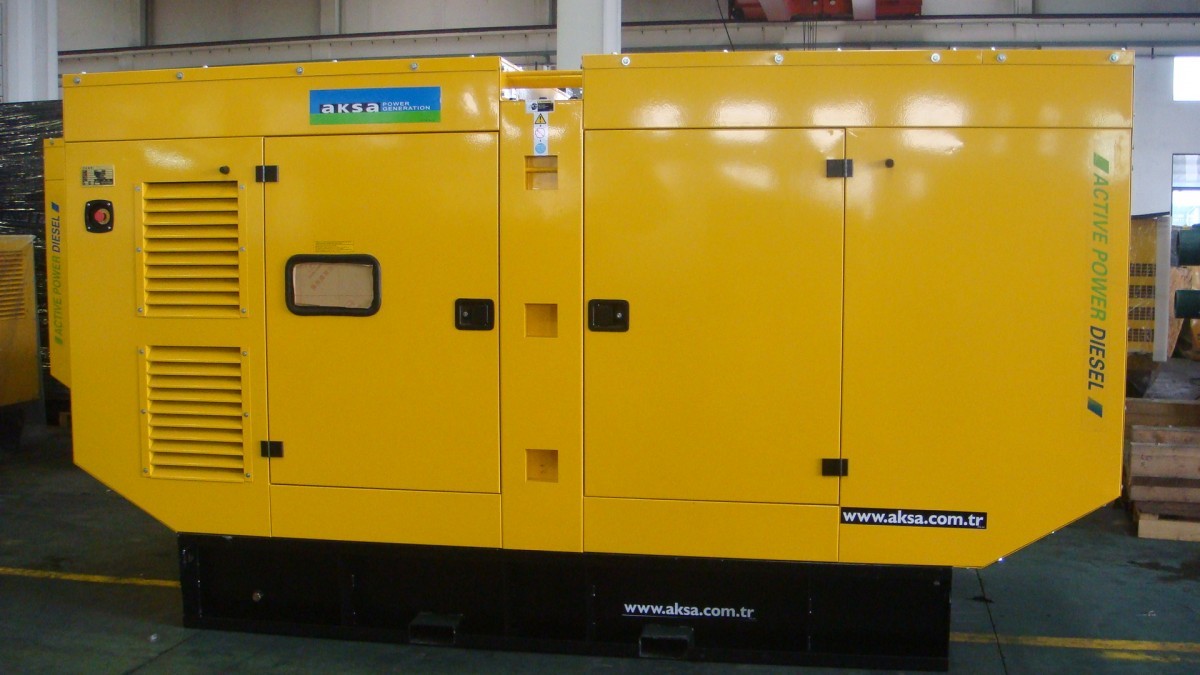

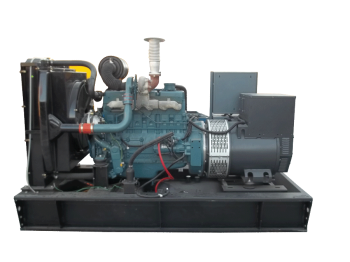

Дизельная электростанция AD 275 размещается на сварном стальном основании, вмещающем несущий топливный бак на 450 л. Конструкция выпускается в открытом исполнении или защищается металлическим кожухом. Последний уменьшает шум и оберегает оборудование от перепадов температур и осадков. Обязательная вибрация двигателя снижается амортизационными прокладками.

Основные части электроагрегата:

4-х тактный двигатель Doosan (6-цилиндровый, рядный)
сухой воздушный фильтр
электростартер
пусковой аккумулятор (24 В) и зарядный генератор
модуль охлаждения двигателя
синхронный альтернатор с внутренним вентилятором
панель управления

Шумоглушитель и выхлопная система для открытой группы поставляются в разобранном виде и собираются на месте.

Особенности эксплуатации дизельного генератора AKSA AD 275

Дизельная электростанция AKSA AD 275 рассчитана на эксплуатацию в тяжелом климате, при влажности до 96% и температурном перепаде от -40 до +45 град.С.

Для открытого модуля станции должно быть подготовлено техническое помещение с системой принудительной вентиляции. ДГУ, защищенная кожухом или контейнером, может располагаться на открытом воздухе. И в том и другом случае требуется заземление. В помещении основанием может служить ровный бетонный пол, на улице – железобетонный фундамент.

Дизельный генератор AD 275 может эксплуатироваться совместно с другими аналогичными станциями в параллельном режиме. Для повышения эффективности использования оснащается когенерационной системой, способной утилизировать тепло выхлопных газов и рубашки двигателя. Такая комплектация востребована в условиях удаленных жилых поселков, поскольку практически бесплатно позволяет получать горячую воду и водяное отопление.

Базовая комплектация

Дизельный двигатель с водяным охлаждением, для использования в тяжелых условиях
Радиатор с механическим вентилятором
Защитная решетка вентилятора и вращающихся деталей
Электрический стартер и зарядное устройство альтернатора
Пусковой аккумулятор (свинцово-кислотный) с кабелями
Кожух двигателя
Опорная рама, несущий топливный бак и антиглушитель колебаний
Шланг топливной системы
Одноподшипниковый альтернатор, класс Н
Шумоглушитель и гибкий стальной компенсатор поставляются отдельно
Зарядное устройство
Руководство к использованию и установке
Выходной автомат защиты

Панель управления

1) Кнопки навигации меню
2) Кнопка перевода сети
3) Датчики уровня и цифровой дисплей
4) Светодиодная сигнализация
5) Кнопка выключения генератора
6) Светодиодный индикатор
7) Кнопки выбора операции

Приборы

"DSE, модель 7320, блок управления системы энергоснабжения
Зарядное устройство аккумулятора 5A, 220/240 вольт
Кнопка аварийной остановки и предохранитель цепи управления"

Конструкция и покраска

Компоненты находятся в стальной конструкции. Предварительное покрытие поверхности стали фосфатом обеспечивает устойчивость к коррозии. Верхний порошковый слой из полиэстра придает блеск и обеспечивает долговечное покрытие. Для легкого доступа к деталям устройства используется закрываемая дверь.

Монтаж

Панель управления - это опорная рама генераторной установки на стальной панели или блоке питания. Она находится на самой генераторной установке.

Блок управления генератором

Блок управления DSE 7320 является стандартным дополнением к нашим генераторным установкам (с мощностью от 220 кВа), он спроектирован для дизельных генераторов и генераторов на газу с электронной и неэлектронной системой управления двигателя. DSE 7320 с автоматическим переключателем подходит для контроля генераторной установки. Контрольный прибор DSE 7320 также показывает состояние эксплуатационной готовности и исправности, автоматически выключает генератор и показывает неисправности на ЖК дисплее передней панели.

Стандартные спецификации

Микропроцессорное управление
С помощью жидкокристаллического дисплея 132 x 64 пиксель информацию легко прочесть. Программное обеспечение ПК используется для передней панели. Мембранная клавиатура и быстрая навигация по меню. Система дистанционного управления, RS232, RS485, система смс оповещения.
Индикатор даты и времени, оповещение о выполняемых действиях.

Измерительные приборы	Схема защиты	Аварийное выключение
Двигатель	Аварийная сигнализация	Неисправность пуска
Скорость двигателя	Напряжение	Аварийная остановка
Давление подачи масла	Аккумулятор под напряжением	Низкий уровень масла
Температура охлаждающей жидкости	Неисправность оборудования	Высокая температура двигателя
Время выполнения операции	Низкий уровень топлива	Низкий уровень охлаждающей жидкости
Напряжение аккумулятора	Перегруз	Недостаточная скорость / слишком выскоая скорость
Двигатель	Обратная последовательность чередования фаз	Неравномерность частотной характеристики
Генератор	Предварительное оповещение	Слишком слабое / сильное напряжение
Напряжение	Низкий уровень масла	Датчик уровня масла
Ток	Высокая температура двигателя	Чередование фаз
Частота	Низкая температура двигателя	Электрический прибор
Ток заземления	Недостаточная скорость / слишком выскоая скорость	Замыкание на землю
кВ	Неравномерность частотной характеристики	Перегруз
Пф	Слишком слабое / сильное напряжение	Генератор под напряжением
кВА р.ч.	ECU оповещение
кВ.ч., кВА.ч., кВА р.ч.
Последовательность фаз
Информационная система
Напряжение (L-L, L-N
Частота

Опционные особенности

Выключение при высокой температуре масла
Выключение при низком уровне топлива
Оповещение при низком уровне топлива
Оповещение при высоком уровне топлива
МОДУЛИ РАСШИРЕНИЯ
Дополнительный модуль (2548)
релейный блок (2157)
Модуль управления вводом (2130)

Стандарты

Электрическая безопасность / электромагнитная совместимость
BS EN 60950 электрическое производственное оборудование
BS EN 61000-6-2 основные стандарты электромагн.совместимости
BS EN 61000-6-4 ЭМС стандарты на выбросы загрязняющих веществ

Прибор для зарядки аккумулятора

Аккумулятор батареи производится с переключателем режима питания с помощью SMD технологии и имеет высокую эффективность. Потребляемая сила тока составляет 5 ампер, а постоянное напряжение - 27.6 вольт. Используется для двигателей 198-264 вольт. Аккумулятор 2405 долговечен, имеет высокую эффективность, небольшой вес, возможно использовать цифровую визуализацию процессов. Обладает защитой от перегрузки и изменения полярности. Индикация зарядного и пускового тока.

Дополнительные опции

Двигатель

Фильтр отделения водной фракции от топлива
Подогрев масла

Альтернатор

Противоконденсатный обогреватель
Альтернатор с высокой мощностью
Система оповещения PGM + AVR

Система управления

Система автоматической синхронизации и управления мощностью
Система синхронизации между сетью
панель дистанционного управления
Удаленная панель сигнализации
Аварийный останов двигателя
Дистанционное управление через модем
Точка подключения заземления
Обязанности амперметр

Автоматический переключатель

Три полюса контактора
Четырехполюсный контактор
Три или четыре полюсный двигатель работает выключатель

Прочие аксессуары

Контроль тока зарядки
Автоматическая система подкачки топлива
Помпа ручного слива масла
Датчики уровня топлива
Глушитель
Кожух: Защита от атмосферных осадков и шумогашение
Адаптор воздушного канала (перед радиатором)
Приточно-вытяжные жалюзи с электроприводом
Воздушная камера шумогашения
Прицеп
Тех. Комплект(по тех.уходу)
Комплект для технического обслуживания (1500/3000 моточасов)
Двойная рама

Варианты исполнения (контейнеры...)

Открытая группа	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	2 265	2 950	1 300	1 588	450
Группы с кожухом	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	2940	3 960	1 356	2097	470

Дополнительные услуги

Напряжение	Резервная мощность		Основная мощность
Напряжение	kVA	кВт.	kVA	кВт.	Amp
400/230	275	220	250	200	360

Резервная мощность : В резервном режиме (ESP) работы в соответствии с ISO 8528 перегрузка недопустима.

Основная мощность : Мощность в основном режиме (PRP): работа в длительном режиме при переменной нагрузке, 24 часа в сутки в соответствии с ISO 8528, допустима перегрузка в 10% в течение 1 ч за 12 ч в соответствии с ISO 3046.
