Дизельный генератор AKSA AD 330

Мощность, кВт: 240

Двигатель: Doosan

Напряжение, В: 400/230

Кол-во фаз: 3

Емкость топл. бака, л: 450

Расход топлива: 63.1

Габариты, мм: 2950x1300x1588

Вес, кг: 2375

2050200 руб.

Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт	240
Страна производитель
Резервная мощность, кВа	330
Количество фаз	3
Напряжение, В	400/230
Тип запуска	Ручной
Панель управления	DSE, модель 7320
Емкость топл. бака, л	450
Расход топлива 100% нагрузка, л	63.1
Расход топлива 75% нагрузка, л	47
Расход топлива 50% нагрузка, л	31.3
Габариты в открытом исполнении (дхшхв), мм	2950x1300x1588
Габариты в кожухе (дхшхв), мм	4000x1300x1970
Вес в открытом исполнении, кг	2375
Вес в шумозащитном всепогодном кожухе, кг	3065

Характеристики двигателя
Производитель	Doosan
Модель	P126TI-II
Частота вращения, об/мин	1500
Объем двигателя, л	11.05
Диаметр и ход поршня, мм	123 x 155
Степень сжатия	17,0:1
Емкость масла	23
Объем охлаждающей жидкости, л	65

Технические характеристики генератора переменного тока
Производитель	Mecc Alte
Модель	ECO 38-2LN/4
Частота, Гц	50
Мощность, кВа	300
Сила тока, Ампер	433

Описание

Охлаждение двигателя – водяное.

Эксплуатационный ресурс двигателя до остановки на капремонт – 20 000 моточасов.

Область применения AKSA AD 330

Дизельный генератор AKSA AD 330 создаст условия для работы мощного промышленного и строительного оборудования, как в основном режиме, так и в резервном. К нему могут быть подключены большие вахтовые поселки, буровые станции, военные объекты. В случае непредвиденных аварий в сети этот дизель-генератор сохранит рабочий ритм крупных производственных компаний, агропромышленных комплексов, добывающих мощностей.

Особенности конструкции дизельного генератора AKSA AD 330

Компактно расположенная генерирующая группа AD 330 опирается на несущую стальную раму со встроенным баком для топлива. Его объем – 450 л. Снижение вибраций достигается за счет амортизаторов, проложенных между основанием и опорами двигателя.

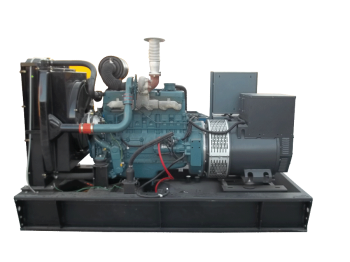

Состав открытой группы:

4-х тактный двигатель Doosan (6-цилиндровый, рядный) с электронным регулятором скорости
сухой воздушный фильтр
электростартер
пусковая свинцово-кислотная батарея (24 В) и зарядный генератор к ней
система, охлаждающая двигатель (радиатор, вентилятор, термостат)
синхронный альтернатор в кожухе, с внутренней вентиляцией
регулировочная панель

Промышленный шумоглушитель и гибкие стальные рукава для отвода выхлопных газов поставляются в разобранном виде и монтируются на месте.

Особенности эксплуатации дизельного генератора AKSA AD 330

Дизельная электростанция AKSA AD 330 производится с расчетом на работу в тяжелых климатических условиях. Температурный интервал – от -40 до +45 град.С, влажность – до 96%.

Дизельный генератор AD 330, защищенная кожухом или в контейнере, устанавливается на улице на заранее подготовленном бетонном основании. Открытое исполнение предполагает наличие технического помещения, оборудованного принудительной вентиляцией. Обязательно соединение с заземлением.

При эксплуатации дизельного генератора на территории вахтовых поселков, рекомендуем в состав дизельной электростанции включить котлы-утилизаторы, способные использовать тепло отработанных газов и рубашки двигателя для получения горячей воды. Она может пригодиться и в качестве теплоносителя системы водяного отопления.

Базовая комплектация

Дизельный двигатель с водяным охлаждением, для использования в тяжелых условиях
Радиатор с механическим вентилятором
Защитная решетка вентилятора и вращающихся деталей
Электрический стартер и зарядное устройство альтернатора
Пусковой аккумулятор (свинцово-кислотный) с кабелями
Кожух двигателя
Опорная рама, несущий топливный бак и антиглушитель колебаний
Шланг топливной системы
Одноподшипниковый альтернатор, класс Н
Шумоглушитель и гибкий стальной компенсатор поставляются отдельно
Зарядное устройство
Руководство к использованию и установке
Выходной автомат защиты

Панель управления

Модель системы управления: P 732

1) Кнопки навигации меню
2) Кнопка перевода сети
3) Датчики уровня и цифровой дисплей
4) Светодиодная сигнализация
5) Кнопка выключения генератора
6) Светодиодный индикатор
7) Кнопки выбора операции

Приборы

"DSE, модель 7320, блок управления системы энергоснабжения
Зарядное устройство аккумулятора 5A, 220/240 вольт
Кнопка аварийной остановки и предохранитель цепи управления"

Конструкция и покраска

Компоненты находятся в стальной конструкции. Предварительное покрытие поверхности стали фосфатом обеспечивает устойчивость к коррозии. Верхний порошковый слой из полиэстра придает блеск и обеспечивает долговечное покрытие. Для легкого доступа к деталям устройства используется закрываемая дверь.

Монтаж

Панель управления - это опорная рама генераторной установки на стальной панели или блоке питания. Она находится на самой генераторной установке.

Блок управления генератором

Блок управления DSE 7320 является стандартным дополнением к нашим генераторным установкам (с мощностью от 220 кВа), он спроектирован для дизельных генераторов и генераторов на газу с электронной и неэлектронной системой управления двигателя. DSE 7320 с автоматическим переключателем подходит для контроля генераторной установки. Контрольный прибор DSE 7320 также показывает состояние эксплуатационной готовности и исправности, автоматически выключает генератор и показывает неисправности на ЖК дисплее передней панели.

Стандартные спецификации

Микропроцессорное управление
С помощью жидкокристаллического дисплея 132 x 64 пиксель информацию легко прочесть. Программное обеспечение ПК используется для передней панели. Мембранная клавиатура и быстрая навигация по меню. Система дистанционного управления, RS232, RS485, система смс оповещения.
Индикатор даты и времени, оповещение о выполняемых действиях.

Измерительные приборы	Схема защиты	Аварийное выключение
Двигатель	Аварийная сигнализация	Неисправность пуска
Скорость двигателя	Напряжение	Аварийная остановка
Давление подачи масла	Аккумулятор под напряжением	Низкий уровень масла
Температура охлаждающей жидкости	Неисправность оборудования	Высокая температура двигателя
Время выполнения операции	Низкий уровень топлива	Низкий уровень охлаждающей жидкости
Напряжение аккумулятора	Перегруз	Недостаточная скорость / слишком выскоая скорость
Двигатель	Обратная последовательность чередования фаз	Неравномерность частотной характеристики
Генератор	Предварительное оповещение	Слишком слабое / сильное напряжение
Напряжение	Низкий уровень масла	Датчик уровня масла
Ток	Высокая температура двигателя	Чередование фаз
Частота	Низкая температура двигателя	Электрический прибор
Ток заземления	Недостаточная скорость / слишком выскоая скорость	Замыкание на землю
кВ	Неравномерность частотной характеристики	Перегруз
Пф	Слишком слабое / сильное напряжение	Генератор под напряжением
кВА р.ч.	ECU оповещение
кВ.ч., кВА.ч., кВА р.ч.
Последовательность фаз
Информационная система
Напряжение (L-L, L-N
Частота

Опционные особенности

Выключение при высокой температуре масла
Выключение при низком уровне топлива
Оповещение при низком уровне топлива
Оповещение при высоком уровне топлива
МОДУЛИ РАСШИРЕНИЯ
Дополнительный модуль (2548)
релейный блок (2157)
Модуль управления вводом (2130)

Стандарты

Электрическая безопасность / электромагнитная совместимость
BS EN 60950 электрическое производственное оборудование
BS EN 61000-6-2 основные стандарты электромагн.совместимости
BS EN 61000-6-4 ЭМС стандарты на выбросы загрязняющих веществ

Прибор для зарядки аккумулятора

Аккумулятор батареи производится с переключателем режима питания с помощью SMD технологии и имеет высокую эффективность. Потребляемая сила тока составляет 5 ампер, а постоянное напряжение - 27.6 вольт. Используется для двигателей 198-264 вольт. Аккумулятор 2405 долговечен, имеет высокую эффективность, небольшой вес, возможно использовать цифровую визуализацию процессов. Обладает защитой от перегрузки и изменения полярности. Индикация зарядного и пускового тока.

Дополнительные опции

Двигатель

Фильтр отделения водной фракции от топлива
Подогрев масла

Альтернатор

Противоконденсатный обогреватель
Альтернатор с высокой мощностью
Система оповещения PGM + AVR

Система управления

Система автоматической синхронизации и управления мощностью
Система синхронизации между сетью
панель дистанционного управления
Удаленная панель сигнализации
Аварийный останов двигателя
Дистанционное управление через модем
Точка подключения заземления
Обязанности амперметр

Автоматический переключатель

Три полюса контактора
Четырехполюсный контактор
Три или четыре полюсный двигатель работает выключатель

Прочие аксессуары

Контроль тока зарядки
Автоматическая система подкачки топлива
Помпа ручного слива масла
Датчики уровня топлива
Глушитель

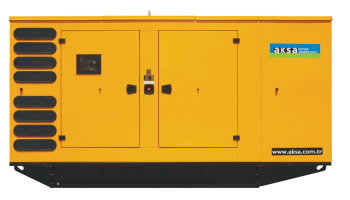

Кожух: Защита от атмосферных осадков и шумогашение
Адаптор воздушного канала (перед радиатором)
Приточно-вытяжные жалюзи с электроприводом
Воздушная камера шумогашения
Прицеп
Тех. Комплект(по тех.уходу)
Комплект для технического обслуживания (1500/3000 моточасов)
Двойная рама

Варианты исполнения (контейнеры...)

Открытая группа	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	2 375	2 950	1 300	1 588	450
Группы с кожухом	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	3065	3 960	1 356	2097	470

Дополнительные услуги

Производитель	Mecc Alte
Модель	ECO 38-2LN/4
Частота (Hz)	50
Мощность (kVA)	300
Дизайн
Cos Ф	0,8
Количество фаз	3
Напряжение альтернатора (В)	400/230
Ток (A)	433
Класс изоляции
Temperature	H
Статор
Ротор
Система оповещения

Скачать техническую документацию*.pdf (0.39 Мб)
