Дизельный генератор AKSA AVP 450

Мощность, кВт: 328

Двигатель: Volvo Penta

Напряжение, В: 400/230

Кол-во фаз: 3

Емкость топл. бака, л: 700

Расход топлива: 83.1

Габариты, мм: 3213x1550x1855

Вес, кг: 3610

3740850 руб.

Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт	328
Страна производитель
Резервная мощность, кВа	450
Количество фаз	3
Напряжение, В	400/230
Тип запуска	Ручной
Панель управления	DSE, модель 7320
Емкость топл. бака, л	700
Расход топлива 100% нагрузка, л	83.1
Расход топлива 75% нагрузка, л	63.3
Расход топлива 50% нагрузка, л	42.8
Габариты в открытом исполнении (дхшхв), мм	3213x1550x1855

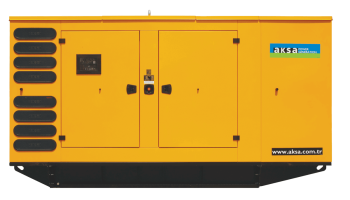

Габариты в кожухе (дхшхв), мм	4460x1606x2477
Вес в открытом исполнении, кг	3610
Вес в шумозащитном всепогодном кожухе, кг	4200

Характеристики двигателя
Производитель	Volvo Penta
Модель	TAD1344GE
Частота вращения, об/мин	1500
Объем двигателя, л	12.78
Диаметр и ход поршня, мм	131X158
Степень сжатия	18,1:1
Емкость масла	36
Объем охлаждающей жидкости, л	44

Технические характеристики генератора переменного тока
Производитель	Mecc Alte
Модель	ECO40 2S/4
Частота, Гц	50
Мощность, кВа	450
Сила тока, Ампер	649.5

Описание

Напряжение – 400/230 В, частота – 50 Гц.
Активная мощность для аварийного использования – 360 кВт; для основного применения – 328 кВт.
Охлаждение двигателя – водяное.
Потенциал до первого капремонта – 40 000 моточасов

Область применения

Мощная дизельная электростанция AVP 450 может использоваться для комфортного функционирования автономных рабочих городков, полярных станций, геологических экспедиций, горных отелей. Как резервный источник, агрегат позаботится о бесперебойной работе промышленных и аграрных предприятий, банков, медицинских центров, ледовых арен, спортивных и развлекательных комплексов.

Особенности конструкции

Элементы генераторной установки AVP 450 смонтированы на сварной стальной раме, в которую помещен несущий топливный бак на 700 л. Механические

колебания конструкции снижают виброизоляционные опоры, установленные между двигателем и основанием.

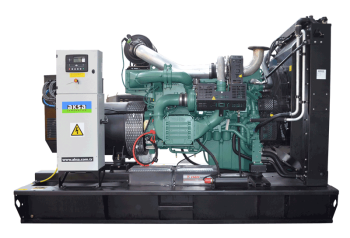

Генераторная группа в открытом исполнении включает:

мотор Volvo (6-цилиндровый, рядный) с электронным регулятором оборотов
сухой воздушный фильтр
электростартер
пусковой аккумулятор (24 В) и зарядный генератор
радиатор и вентилятор
синхронный альтернатор с внутренней вентиляцией
приборную панель DSE 7320 (ручной или автоматический запуск, удаленный контроль за системами)

Глушитель промышленного типа и стальные гибкие рукава для отвода отработанных газов входят в одну поставку с ДГУ и монтируются на месте.

Особенности эксплуатации дизельного генератора AVP 450

Эта мощная дизель-электростанция рассчитана на работу в тяжелом климате, поэтому, при создании определенных условий и комплектации, эксплуатируется при сильных морозах и высокой влажности.

Открытый вариант ДЭС предполагает подготовку специального помещения с механической приточно-вытяжной вентиляцией. Агрегаты, упакованные во всепогодный шумопоглощающий кожух или контейнер, устанавливаются под открытым небом на бетонный фундамент. Обязательно выполняется заземление.

При эксплуатации станции на территории удаленных поселков или турбаз ее целесообразно комплектовать котлами-утилизаторами и получать горячую воду для бытовых нужд или теплоноситель для системы водяного отопления.

Базовая комплектация

Дизельный двигатель с водяным охлаждением, для использования в тяжелых условиях
Радиатор с механическим вентилятором
Защитная решетка вентилятора и вращающихся деталей
Электрический стартер и зарядное устройство альтернатора
Пусковой аккумулятор (свинцово-кислотный) с кабелями
Кожух двигателя
Опорная рама, несущий топливный бак и антиглушитель колебаний
Шланг топливной системы
Одноподшипниковый альтернатор, класс Н
Шумоглушитель и гибкий стальной компенсатор поставляются отдельно
Зарядное устройство
Руководство к использованию и установке
Выходной автомат защиты

Панель управления

Модель системы управления: P 732

1) Кнопки навигации меню
2) Кнопка перевода сети
3) Датчики уровня и цифровой дисплей
4) Светодиодная сигнализация
5) Кнопка выключения генератора
6) Светодиодный индикатор
7) Кнопки выбора операции

Приборы

"DSE, модель 7320, блок управления системы энергоснабжения
Зарядное устройство аккумулятора 5A, 220/240 вольт
Кнопка аварийной остановки и предохранитель цепи управления"

Конструкция и покраска

Компоненты находятся в стальной конструкции. Предварительное покрытие поверхности стали фосфатом обеспечивает устойчивость к коррозии. Верхний порошковый слой из полиэстра придает блеск и обеспечивает долговечное покрытие. Для легкого доступа к деталям устройства используется закрываемая дверь.

Монтаж

Панель управления - это опорная рама генераторной установки на стальной панели или блоке питания. Она находится на самой генераторной установке.

Блок управления генератором

Блок управления DSE 7320 является стандартным дополнением к нашим генераторным установкам (с мощностью от 220 кВа), он спроектирован для дизельных генераторов и генераторов на газу с электронной и неэлектронной системой управления двигателя. DSE 7320 с автоматическим переключателем подходит для контроля генераторной установки. Контрольный прибор DSE 7320 также показывает состояние эксплуатационной готовности и исправности, автоматически выключает генератор и показывает неисправности на ЖК дисплее передней панели.

Стандартные спецификации

Микропроцессорное управление
С помощью жидкокристаллического дисплея 132 x 64 пиксель информацию легко прочесть.
Программное обеспечение ПК используется для передней панели.
Мембранная клавиатура и быстрая навигация по меню.
Система дистанционного управления, RS232, RS485, система смс оповещения.
Индикатор даты и времени, оповещение о выполняемых действиях.

Измерительные приборы	Схема защиты	Аварийное выключение
Двигатель	Аварийная сигнализация	Неисправность пуска
Скорость двигателя	Напряжение	Аварийная остановка
Давление подачи масла	Аккумулятор под напряжением	Низкий уровень масла
Температура охлаждающей жидкости	Неисправность оборудования	Высокая температура двигателя
Время выполнения операции	Низкий уровень топлива	Низкий уровень охлаждающей жидкости
Напряжение аккумулятора	Перегруз	Недостаточная скорость / слишком выскоая скорость
Двигатель	Обратная последовательность чередования фаз	Неравномерность частотной характеристики
Генератор	Предварительное оповещение	Слишком слабое / сильное напряжение
Напряжение	Низкий уровень масла	Датчик уровня масла
Ток	Высокая температура двигателя	Чередование фаз
Частота	Низкая температура двигателя	Электрический прибор
Ток заземления	Недостаточная скорость / слишком выскоая скорость	Замыкание на землю
кВ	Неравномерность частотной характеристики	Перегруз
Пф	Слишком слабое / сильное напряжение	Генератор под напряжением
кВА р.ч.	ECU оповещение
кВ.ч., кВА.ч., кВА р.ч.
Последовательность фаз
Информационная система
Напряжение (L-L, L-N
Частота

Опционные особенности

Выключение при высокой температуре масла
Выключение при низком уровне топлива
Оповещение при низком уровне топлива
Оповещение при высоком уровне топлива
МОДУЛИ РАСШИРЕНИЯ
Дополнительный модуль (2548)
релейный блок (2157)
Модуль управления вводом (2130)

Стандарты

Электрическая безопасность / электромагнитная совместимость
BS EN 60950 электрическое производственное оборудование
BS EN 61000-6-2 основные стандарты электромагн.совместимости
BS EN 61000-6-4 ЭМС стандарты на выбросы загрязняющих веществ

Прибор для зарядки аккумулятора

Аккумулятор батареи производится с переключателем режима питания с помощью SMD технологии и имеет высокую эффективность. Потребляемая сила тока составляет 5 ампер, а постоянное напряжение - 27.6 вольт. Используется для двигателей 198-264 вольт. Аккумулятор 2405 долговечен, имеет высокую эффективность, небольшой вес, возможно использовать цифровую визуализацию процессов. Обладает защитой от перегрузки и изменения полярности. Индикация зарядного и пускового тока.

Дополнительные опции

Двигатель

Фильтр отделения водной фракции от топлива
Подогрев масла
Webasto

Альтернатор

Противоконденсатный обогреватель
Альтернатор с высокой мощностью
Система оповещения PGM + AVR

Система управления

Система автоматической синхронизации и управления мощностью
Система синхронизации между сетью
панель дистанционного управления
Удаленная панель сигнализации
Аварийный останов двигателя
Дистанционное управление через модем
Точка подключения заземления
Обязанности амперметр

Автоматический переключатель

Три полюса контактора
Четырехполюсный контактор
Три или четыре полюсный двигатель работает выключатель

Прочие аксессуары

Контроль тока зарядки
Автоматическая система подкачки топлива
Помпа ручного слива масла
Датчики уровня топлива
Глушитель
Кожух: Защита от атмосферных осадков и шумогашение
Адаптор воздушного канала (перед радиатором)
Приточно-вытяжные жалюзи с электроприводом
Воздушная камера шумогашения
Прицеп
Тех. Комплект(по тех.уходу)
Комплект для технического обслуживания (1500/3000 моточасов)
Двойная рама

Варианты исполнения (контейнеры...)

Открытая группа	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	-	3 213	1 550	1 855	700
Группы с кожухом	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	4200	4 460	1 606	2477	700

Дополнительные услуги

Напряжение	Резервная мощность		Основная мощность
Напряжение	kVA	кВт.	kVA	кВт.	Amp
400/230	450	360	410	328	591,8

Резервная мощность : В резервном режиме (ESP) работы в соответствии с ISO 8528 перегрузка недопустима.

Основная мощность : Мощность в основном режиме (PRP): работа в длительном режиме при переменной нагрузке, 24 часа в сутки в соответствии с ISO 8528, допустима перегрузка в 10% в течение 1 ч за 12 ч в соответствии с ISO 3046.
