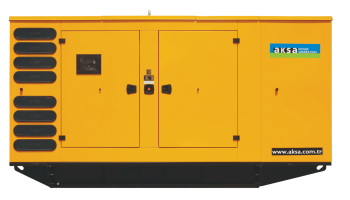

Дизельный генератор AKSA AD 490

Мощность, кВт: 340

Двигатель: Doosan

Напряжение, В: 400/230

Кол-во фаз: 3

Емкость топл. бака, л: 700

Расход топлива: 89.3

Габариты, мм: 3026x1550x1994

Вес, кг: 3130

2907000 руб.

Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт	340
Страна производитель
Резервная мощность, кВа	485
Количество фаз	3
Напряжение, В	400/230
Тип запуска	Ручной
Панель управления	DSE, модель 7320
Емкость топл. бака, л	700
Расход топлива 100% нагрузка, л	89.3
Расход топлива 75% нагрузка, л	65.1
Расход топлива 50% нагрузка, л	43.9
Габариты в открытом исполнении (дхшхв), мм	3026x1550x1994
Габариты в кожухе (дхшхв), мм	4400x1560x2360
Вес в открытом исполнении, кг	3130
Вес в шумозащитном всепогодном кожухе, кг	4150

Характеристики двигателя
Производитель	Doosan
Модель	P158LE
Частота вращения, об/мин	1500
Объем двигателя, л	14.6
Диаметр и ход поршня, мм	128 x 142
Степень сжатия	15,0:1
Емкость масла	21
Объем охлаждающей жидкости, л	88.5

Технические характеристики генератора переменного тока
Производитель	Mecc Alte
Модель	ECO 40-2S/4
Частота, Гц	50
Мощность, кВа	450
Сила тока, Ампер	649
Класс изоляции	H

Описание

Напряжение – 400/230 В, частота – 50 Гц.
Активная мощность во время резервного включения – 388 кВт; в период основного использования – 340 кВт.
Охлаждение двигателя – жидкостное.
Моторесурс до остановки на капитальный ремонт – 20 000 моточасов

Область применения AKSA AD 490

Дизельная электростанция AKSA AD 490 эксплуатируется потребителями как основной или резервный источник. Первый вариант рассчитан на обеспечение инфраструктуры крупных строительных объектов, добывающих производств, вахтовых городков. В случае сбоев центральных электросетей станция гарантирует функционирование в штатном режиме больниц, пекарен, водоочистных сооружений, узлов связи и других социально значимых объектов.

Особенности конструкции генератора AKSA AD 490

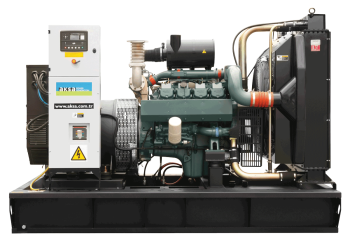

Генерирующая группа дизельной электростанции AKSA AD 490 монтируется на поверхности стальной опорной рамы, внутри которой размещается топливный бак на 700 л.

Одноопорный генератор соединяется с двигателем эластичной демпферной муфтой. Механические колебания агрегата гасятся амортизационными прокладками. Для доставки топлива предусмотрены гибкие шланги.

Состав установки:

4-х тактный мотор Doosan (8-цилиндровый, V-образный) с электронным контроллером скорости
сухой воздушный фильтр
электростартер
стартовая батарея (24 В) с зарядным генератором
радиатор и вентилятор
синхронный альтернатор
панель управления
Промышленный шумоглушитель и гибкие стальные переходы комплектуются вместе с ДГУ и собираются на месте.

Особенности эксплуатации дизельного генератора AD 490

Дизельная электростанция спроектирована с учетом сложных погодных условий. Температурный коридор – от -40 до +45 град.С, влажность – до 96%.

Открытое исполнение требует наличия технического помещения с каналами для поступления/ оттока воздуха и отводящей выхлопной трубы. Станции в защитном кожухе и контейнере устанавливаются под открытым небом на ровную бетонную площадку. Во всех случаях требуется заземление.

При снабжении электричеством удаленных населенных пунктов модель целесообразно комплектовать специальным оборудованием для утилизации тепла отработанных газов и рубашки двигателя. Таким образом, практически бесплатно можно получить горячую воду и обустроить систему водяного отопления.

Базовая комплектация

Дизельный двигатель с водяным охлаждением, для использования в тяжелых условиях
Радиатор с механическим вентилятором
Защитная решетка вентилятора и вращающихся деталей
Электрический стартер и зарядное устройство альтернатора
Пусковой аккумулятор (свинцово-кислотный) с кабелями
Кожух двигателя
Опорная рама, несущий топливный бак и антиглушитель колебаний
Шланг топливной системы
Одноподшипниковый альтернатор, класс Н
Шумоглушитель и гибкий стальной компенсатор поставляются отдельно
Зарядное устройство
Руководство к использованию и установке
Выходной автомат защиты

Панель управления

Модель системы управления: P 732

1) Кнопки навигации меню
2) Кнопка перевода сети
3) Датчики уровня и цифровой дисплей
4) Светодиодная сигнализация
5) Кнопка выключения генератора
6) Светодиодный индикатор
7) Кнопки выбора операции

Приборы

"DSE, модель 7320, блок управления системы энергоснабжения
Зарядное устройство аккумулятора 5A, 220/240 вольт
Кнопка аварийной остановки и предохранитель цепи управления"

Конструкция и покраска

Компоненты находятся в стальной конструкции. Предварительное покрытие поверхности стали фосфатом обеспечивает устойчивость к коррозии. Верхний порошковый слой из полиэстра придает блеск и обеспечивает долговечное покрытие. Для легкого доступа к деталям устройства используется закрываемая дверь.

Монтаж

Панель управления - это опорная рама генераторной установки на стальной панели или блоке питания. Она находится на самой генераторной установке.

Блок управления генератором

Блок управления DSE 7320 является стандартным дополнением к нашим генераторным установкам (с мощностью от 220 кВа), он спроектирован для дизельных генераторов и генераторов на газу с электронной и неэлектронной системой управления двигателя. DSE 7320 с автоматическим переключателем подходит для контроля генераторной установки. Контрольный прибор DSE 7320 также показывает состояние эксплуатационной готовности и исправности, автоматически выключает генератор и показывает неисправности на ЖК дисплее передней панели.

Стандартные спецификации

Микропроцессорное управление
С помощью жидкокристаллического дисплея 132 x 64 пиксель информацию легко прочесть.
Программное обеспечение ПК используется для передней панели.
Мембранная клавиатура и быстрая навигация по меню.
Система дистанционного управления, RS232, RS485, система смс оповещения.
Индикатор даты и времени, оповещение о выполняемых действиях.

Измерительные приборы	Схема защиты	Аварийное выключение
Двигатель	Аварийная сигнализация	Неисправность пуска
Скорость двигателя	Напряжение	Аварийная остановка
Давление подачи масла	Аккумулятор под напряжением	Низкий уровень масла
Температура охлаждающей жидкости	Неисправность оборудования	Высокая температура двигателя
Время выполнения операции	Низкий уровень топлива	Низкий уровень охлаждающей жидкости
Напряжение аккумулятора	Перегруз	Недостаточная скорость / слишком выскоая скорость
Двигатель	Обратная последовательность чередования фаз	Неравномерность частотной характеристики
Генератор	Предварительное оповещение	Слишком слабое / сильное напряжение
Напряжение	Низкий уровень масла	Датчик уровня масла
Ток	Высокая температура двигателя	Чередование фаз
Частота	Низкая температура двигателя	Электрический прибор
Ток заземления	Недостаточная скорость / слишком выскоая скорость	Замыкание на землю
кВ	Неравномерность частотной характеристики	Перегруз
Пф	Слишком слабое / сильное напряжение	Генератор под напряжением
кВА р.ч.	ECU оповещение
кВ.ч., кВА.ч., кВА р.ч.
Последовательность фаз
Информационная система
Напряжение (L-L, L-N
Частота

Опционные особенности

Выключение при высокой температуре масла
Выключение при низком уровне топлива
Оповещение при низком уровне топлива
Оповещение при высоком уровне топлива
МОДУЛИ РАСШИРЕНИЯ
Дополнительный модуль (2548)
релейный блок (2157)
Модуль управления вводом (2130)

Стандарты

Электрическая безопасность / электромагнитная совместимость
BS EN 60950 электрическое производственное оборудование
BS EN 61000-6-2 основные стандарты электромагн.совместимости
BS EN 61000-6-4 ЭМС стандарты на выбросы загрязняющих веществ

Прибор для зарядки аккумулятора

Аккумулятор батареи производится с переключателем режима питания с помощью SMD технологии и имеет высокую эффективность. Потребляемая сила тока составляет 5 ампер, а постоянное напряжение - 27.6 вольт. Используется для двигателей 198-264 вольт. Аккумулятор 2405 долговечен, имеет высокую эффективность, небольшой вес, возможно использовать цифровую визуализацию процессов. Обладает защитой от перегрузки и изменения полярности. Индикация зарядного и пускового тока.

Дополнительные опции

Двигатель

Фильтр отделения водной фракции от топлива
Подогрев масла

Альтернатор

Противоконденсатный обогреватель
Альтернатор с высокой мощностью
Система оповещения PGM + AVR

Система управления

Система автоматической синхронизации и управления мощностью
Система синхронизации между сетью
панель дистанционного управления
Удаленная панель сигнализации
Аварийный останов двигателя
Дистанционное управление через модем
Точка подключения заземления
Обязанности амперметр

Автоматический переключатель

Три полюса контактора
Четырехполюсный контактор
Три или четыре полюсный двигатель работает выключатель

Прочие аксессуары

Контроль тока зарядки
Автоматическая система подкачки топлива
Помпа ручного слива масла
Датчики уровня топлива
Глушитель
Кожух: Защита от атмосферных осадков и шумогашение
Адаптор воздушного канала (перед радиатором)
Приточно-вытяжные жалюзи с электроприводом
Воздушная камера шумогашения
Прицеп
Тех. Комплект(по тех.уходу)
Комплект для технического обслуживания (1500/3000 моточасов)
Двойная рама

Варианты исполнения (контейнеры...)

Открытая группа	Вес (кг.)	Длина (мм.)	Ширина(мм.)	Высота (мм.)	Емкость топливного бака (L.)
	3 130	3 026	1 550	1 994	700
Группы с кожухом	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	4150	4 460	1 606	2477	700

Дополнительные услуги

Напряжение	Резервная мощность		Основная мощность
Напряжение	kVA	кВт.	kVA	кВт.	Amp
400/230	485	388	425	340	613

Резервная мощность : В резервном режиме (ESP) работы в соответствии с ISO 8528 перегрузка недопустима.

Основная мощность : Мощность в основном режиме (PRP): работа в длительном режиме при переменной нагрузке, 24 часа в сутки в соответствии с ISO 8528, допустима перегрузка в 10% в течение 1 ч за 12 ч в соответствии с ISO 3046.
