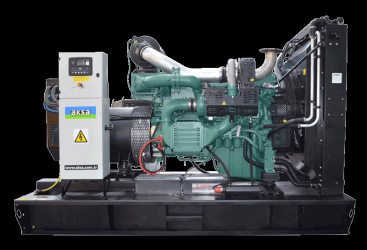

Дизельный генератор AKSA AVP 415

Мощность, кВт: 304

Двигатель: Volvo Penta

Напряжение, В: 400/230

Кол-во фаз: 3

Емкость топл. бака, л: 700

Расход топлива: 83.5

Габариты, мм: 3138x1550x1855

Вес, кг: 2900

3626100 руб.

Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт	304
Страна производитель
Резервная мощность, кВа	380
Количество фаз	3
Напряжение, В	400/230
Тип запуска	Ручной
Панель управления	DSE, модель 7320
Емкость топл. бака, л	700
Расход топлива 100% нагрузка, л	83.5
Габариты в открытом исполнении (дхшхв), мм	3138x1550x1855
Габариты в кожухе (дхшхв), мм	4460x1606x2477
Вес в открытом исполнении, кг	2900
Вес в шумозащитном всепогодном кожухе, кг	4040

Характеристики двигателя
Производитель	Volvo Penta
Модель	TAD1343GE
Частота вращения, об/мин	1500
Объем двигателя, л	12.78
Диаметр и ход поршня, мм	131X158
Степень сжатия	18,1:1
Емкость масла	36
Объем охлаждающей жидкости, л	44

Технические характеристики генератора переменного тока
Производитель	Mecc Alte
Модель	ECO40 1S/4
Частота, Гц	50
Мощность, кВа	400
Сила тока, Ампер	577

Описание

Напряжение – 400/230 В, частота – 50 Гц.
Активная мощность в режиме резервных подключений – 332 кВт; в основном режиме – 304 кВт.
Охлаждение мотора – водяное.
Рабочий ресурс до остановки на капремонт – 40 000 моточасов

Область применения

Мощный и надежный генератор AVP 415, как основной источник, обеспечит энергией неподключенные к сети коттеджные городки, удаленные вахтовые поселки, крупные строительные, сельскохозяйственные и промышленные объекты. Оснащенный системой автоматического ввода резерва, станет временным источником питания для больниц и банков, коммунальных предприятий, офисных центров, гостиничных и торгово-развлекательных комплексов.

Особенности конструкции

Дизель-электростанция AVP 415 базируется на стальной опорной раме, в которой встроен несущий топливный бак емкостью 700 л. Механические вибрации основания снижаются амортизационными вкладышами. Соединения элементов выполнены гибкими компенсаторами.

В базовую группу входят:

двигатель Volvo (6-цилиндровый, рядный)
сухой воздушный фильтр
электростартер
пусковой аккумулятор (24 В) с зарядным устройством
радиатор и механический вентилятор для охлаждения
синхронный альтернатор с вентиляцией внутри
приборная панель DSE 7320 с автозапуском и удаленным мониторингом

Глушитель и гибкие стальные переходники для отвода выхлопных газов поставляются вместе с ДГУ.

Особенности эксплуатации дизельного генератора AVP 415

Как и все предыдущие модели, ДГУ создана для работы в условиях низких температур и высокой влажности. Для защиты открытой группы требуется подготовленное помещение и устройство в нем принудительной вентиляции. Модификации в кожухе или контейнере устанавливаются на улице, на ровном бетонном основании. В качестве заземляемого элемента выступает стальная рама.

При эксплуатации электростанции на территории больниц, банков, центров НОД, она подключается к аналогичным моделям параллельно и гарантирует бесперебойность работы и взаимозаменяемость. При обслуживании вахтовых поселков может комплектоваться специальным оборудованием для утилизации тепла выхлопных газов.

Базовая комплектация

Дизельный двигатель с водяным охлаждением, для использования в тяжелых условиях
Радиатор с механическим вентилятором
Защитная решетка вентилятора и вращающихся деталей
Электрический стартер и зарядное устройство альтернатора
Пусковой аккумулятор (свинцово-кислотный) с кабелями
Кожух двигателя
Опорная рама, несущий топливный бак и антиглушитель колебаний
Шланг топливной системы
Одноподшипниковый альтернатор, класс Н
Шумоглушитель и гибкий стальной компенсатор поставляются отдельно
Зарядное устройство
Руководство к использованию и установке
Выходной автомат защиты

Панель управления

Модель системы управления: P 732

1) Кнопки навигации меню
2) Кнопка перевода сети
3) Датчики уровня и цифровой дисплей
4) Светодиодная сигнализация
5) Кнопка выключения генератора
6) Светодиодный индикатор
7) Кнопки выбора операции

Приборы

"DSE, модель 7320, блок управления системы энергоснабжения
Зарядное устройство аккумулятора 5A, 220/240 вольт
Кнопка аварийной остановки и предохранитель цепи управления"

Конструкция и покраска

Компоненты находятся в стальной конструкции. Предварительное покрытие поверхности стали фосфатом обеспечивает устойчивость к коррозии. Верхний порошковый слой из полиэстра придает блеск и обеспечивает долговечное покрытие. Для легкого доступа к деталям устройства используется закрываемая дверь.

Монтаж

Панель управления - это опорная рама генераторной установки на стальной панели или блоке питания. Она находится на самой генераторной установке.

Блок управления генератором

Блок управления DSE 7320 является стандартным дополнением к нашим генераторным установкам (с мощностью от 220 кВа), он спроектирован для дизельных генераторов и генераторов на газу с электронной и неэлектронной системой управления двигателя. DSE 7320 с автоматическим переключателем подходит для контроля генераторной установки. Контрольный прибор DSE 7320 также показывает состояние эксплуатационной готовности и исправности, автоматически выключает генератор и показывает неисправности на ЖК дисплее передней панели.

Стандартные спецификации

Микропроцессорное управление
С помощью жидкокристаллического дисплея 132 x 64 пиксель информацию легко прочесть. Программное обеспечение ПК используется для передней панели. Мембранная клавиатура и быстрая навигация по меню. Система дистанционного управления, RS232, RS485, система смс оповещения.
Индикатор даты и времени, оповещение о выполняемых действиях.

Измерительные приборы	Схема защиты	Аварийное выключение
Двигатель	Аварийная сигнализация	Неисправность пуска
Скорость двигателя	Напряжение	Аварийная остановка
Давление подачи масла	Аккумулятор под напряжением	Низкий уровень масла
Температура охлаждающей жидкости	Неисправность оборудования	Высокая температура двигателя
Время выполнения операции	Низкий уровень топлива	Низкий уровень охлаждающей жидкости
Напряжение аккумулятора	Перегруз	Недостаточная скорость / слишком выскоая скорость
Двигатель	Обратная последовательность чередования фаз	Неравномерность частотной характеристики
Генератор	Предварительное оповещение	Слишком слабое / сильное напряжение
Напряжение	Низкий уровень масла	Датчик уровня масла
Ток	Высокая температура двигателя	Чередование фаз
Частота	Низкая температура двигателя	Электрический прибор
Ток заземления	Недостаточная скорость / слишком выскоая скорость	Замыкание на землю
кВ	Неравномерность частотной характеристики	Перегруз
Пф	Слишком слабое / сильное напряжение	Генератор под напряжением
кВА р.ч.	ECU оповещение
кВ.ч., кВА.ч., кВА р.ч.
Последовательность фаз
Информационная система
Напряжение (L-L, L-N
Частота

Опционные особенности

Выключение при высокой температуре масла
Выключение при низком уровне топлива
Оповещение при низком уровне топлива
Оповещение при высоком уровне топлива
МОДУЛИ РАСШИРЕНИЯ
Дополнительный модуль (2548)
релейный блок (2157)
Модуль управления вводом (2130)

Стандарты

Электрическая безопасность / электромагнитная совместимость
BS EN 60950 электрическое производственное оборудование
BS EN 61000-6-2 основные стандарты электромагн.совместимости
BS EN 61000-6-4 ЭМС стандарты на выбросы загрязняющих веществ

Прибор для зарядки аккумулятора

Аккумулятор батареи производится с переключателем режима питания с помощью SMD технологии и имеет высокую эффективность. Потребляемая сила тока составляет 5 ампер, а постоянное напряжение - 27.6 вольт. Используется для двигателей 198-264 вольт. Аккумулятор 2405 долговечен, имеет высокую эффективность, небольшой вес, возможно использовать цифровую визуализацию процессов. Обладает защитой от перегрузки и изменения полярности. Индикация зарядного и пускового тока.

Дополнительные опции

Двигатель

Фильтр отделения водной фракции от топлива
Подогрев масла
Webasto

Альтернатор

Противоконденсатный обогреватель
Альтернатор с высокой мощностью
Система оповещения PGM + AVR

Система управления

Система автоматической синхронизации и управления мощностью
Система синхронизации между сетью
панель дистанционного управления
Удаленная панель сигнализации
Аварийный останов двигателя
Дистанционное управление через модем
Точка подключения заземления
Обязанности амперметр

Автоматический переключатель

Три полюса контактора
Четырехполюсный контактор
Три или четыре полюсный двигатель работает выключатель

Прочие аксессуары

Контроль тока зарядки
Автоматическая система подкачки топлива
Помпа ручного слива масла
Датчики уровня топлива
Глушитель
Кожух: Защита от атмосферных осадков и шумогашение
Адаптор воздушного канала (перед радиатором)
Приточно-вытяжные жалюзи с электроприводом
Воздушная камера шумогашения
Прицеп
Тех. Комплект(по тех.уходу)
Комплект для технического обслуживания (1500/3000 моточасов)
Двойная рама

Варианты исполнения (контейнеры...)

Размеры и вес

Открытая группа	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	-	3 138	1 550	1 855	700
Группы с кожухом	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	4040	4 460	1 606	2477	700

Дополнительные услуги

Напряжение	Резервная мощность		Основная мощность
Напряжение	kVA	кВт.	kVA	кВт.	Amp
400/230	415	332	380	304	548,49

Резервная мощность : В резервном режиме (ESP) работы в соответствии с ISO 8528 перегрузка недопустима.

Основная мощность : Мощность в основном режиме (PRP): работа в длительном режиме при переменной нагрузке, 24 часа в сутки в соответствии с ISO 8528, допустима перегрузка в 10% в течение 1 ч за 12 ч в соответствии с ISO 3046.

Скачать техническую документацию*.pdf (0.4 Мб)
