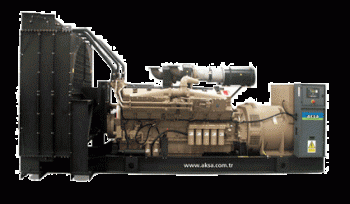

Дизельный генератор AKSA AC 1675

Мощность, кВт: 1200

Двигатель: AKSA

Напряжение, В: 400/230

Кол-во фаз: 3

Емкость топл. бака, л: 2000

Расход топлива: 309

Габариты, мм: 5449x1950x2450

Вес, кг: 10100

16650000 руб.

Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт	1200
Страна производитель
Резервная мощность, кВа	1675
Количество фаз	3
Напряжение, В	400/230
Тип запуска	Ручной
Панель управления	DSE, модель 7320
Емкость топл. бака, л	2000
Расход топлива 100% нагрузка, л	309
Расход топлива 75% нагрузка, л	238
Расход топлива 50% нагрузка, л	167
Габариты в открытом исполнении (дхшхв), мм	5449x1950x2450
Габариты в кожухе (дхшхв), мм	9000x2270x2550
Вес в открытом исполнении, кг	10100
Вес в шумозащитном всепогодном кожухе, кг	15100

Характеристики двигателя
Производитель	AKSA
Модель	KTA 50 GS8
Частота вращения, об/мин	1500
Объем двигателя, л	50.3
Диаметр и ход поршня, мм	159 x 159
Степень сжатия	14,9:1
Емкость масла	204
Объем охлаждающей жидкости, л	420

Технические характеристики генератора переменного тока
Производитель	Stamford
Модель	PI 734C
Частота, Гц	50
Мощность, кВа	1550
Сила тока, Ампер	2237

Описание

Напряжение – 400/230 В, частота – 50 Гц.
Активная резервная мощность – 1340 кВт; основная – 1200 кВт.
Охлаждение мотора – водяное.
Потенциал до первого капремонта – 30 000 моточасов.

Реализуется ДЭС в открытом исполнении. Теплоизолированный блок-контейнер заказывается отдельно.

Область применения

Дизель-электростанция AKSA AС 1675 способна обеспечить электроэнергией горно-проходческое оборудование, карьерную спецтехнику, буровые платформы. Как аварийный источник, продолжит работу агрохолдингов и промышленных комплексов, угольных шахт и узлов связи, таможенных терминалов.

Особенности конструкции

Генераторная группа AС 1675 устанавливается на основание в виде стальной виброизолированной рамы. Внешний топливный бак объемом 2000 л находится за пределами конструкции. Одноподшипниковый генератор и двигатель прочно соединяются между собой эластичной демпферной муфтой, отвечающей за соосность элементов. Вращающиеся детали защищены металлическими решетками.

В состав ДГУ входят:

4-х тактный двигатель Cummins (12-цилиндровый, V-образный)
сухой воздушный фильтр
электростартер
2 батареи (24 В) для старта и зарядный генератор
система охлаждения (радиатор, вентилятор, термостат)
синхронный альтернатор с вентиляцией внутри кожуха
микропроцессорная панель управления * 1

Промышленный глушитель, изолированный тяжелой минеральной ватой и гибкий переходник выхлопа входят в комплект поставки станции.

Особенности эксплуатации дизельного генератора AKSA AС 1675

Если предполагается эксплуатация открытой генерирующей группы, то для нее должно быть подготовлено изолированное помещение с противопожарной дверью. Обязательное условие – наличие вентиляционной системы и наружного вывода отработанных газов.

ДЭС, которая будет устанавливаться вне здания, требует изготовления утепленного блок-контейнера. Основанием для него служит сплошная подушка из армированного бетона. В обоих случаях выполняется заземление.

Для повышения эффективности использования дизель-генератора можно предусмотреть при его эксплуатации установку котлов-утилизаторов. Это даст возможность получить технологическую горячую воду и смонтировать систему водяного отопления.

Базовая комплектация

Дизельный двигатель с водяным охлаждением, для использования в тяжелых условиях
Радиатор с механическим вентилятором
Защитная решетка вентилятора и вращающихся деталей
Электрический стартер и зарядное устройство альтернатора
Пусковой аккумулятор (свинцово-кислотный) с кабелями
Кожух двигателя
Опорная рама, несущий топливный бак и антиглушитель колебаний
Шланг топливной системы
Одноподшипниковый альтернатор, класс Н
Шумоглушитель и гибкий стальной компенсатор поставляются отдельно
Зарядное устройство
Руководство к использованию и установке
Выходной автомат защиты

Панель управления

Модель системы управления: P 732

1) Кнопки навигации меню
2) Кнопка перевода сети
3) Датчики уровня и цифровой дисплей
4) Светодиодная сигнализация
5) Кнопка выключения генератора
6) Светодиодный индикатор
7) Кнопки выбора операции

Приборы

"DSE, модель 7320, блок управления системы энергоснабжения
Зарядное устройство аккумулятора 5A, 220/240 вольт
Кнопка аварийной остановки и предохранитель цепи управления"

Конструкция и покраска

Компоненты находятся в стальной конструкции. Предварительное покрытие поверхности стали фосфатом обеспечивает устойчивость к коррозии. Верхний порошковый слой из полиэстра придает блеск и обеспечивает долговечное покрытие. Для легкого доступа к деталям устройства используется закрываемая дверь.

Монтаж

Панель управления - это опорная рама генераторной установки на стальной панели или блоке питания. Она находится на самой генераторной установке.

Блок управления генератором

Блок управления DSE 7320 является стандартным дополнением к нашим генераторным установкам (с мощностью от 220 кВа), он спроектирован для дизельных генераторов и генераторов на газу с электронной и неэлектронной системой управления двигателя. DSE 7320 с автоматическим переключателем подходит для контроля генераторной установки. Контрольный прибор DSE 7320 также показывает состояние эксплуатационной готовности и исправности, автоматически выключает генератор и показывает неисправности на ЖК дисплее передней панели.

Стандартные спецификации

Микропроцессорное управление
С помощью жидкокристаллического дисплея 132 x 64 пиксель информацию легко прочесть.
Программное обеспечение ПК используется для передней панели.
Мембранная клавиатура и быстрая навигация по меню.
Система дистанционного управления, RS232, RS485, система смс оповещения.
Индикатор даты и времени, оповещение о выполняемых действиях.

Измерительные приборы	Схема защиты	Аварийное выключение
Двигатель	Аварийная сигнализация	Неисправность пуска
Скорость двигателя	Напряжение	Аварийная остановка
Давление подачи масла	Аккумулятор под напряжением	Низкий уровень масла
Температура охлаждающей жидкости	Неисправность оборудования	Высокая температура двигателя
Время выполнения операции	Низкий уровень топлива	Низкий уровень охлаждающей жидкости
Напряжение аккумулятора	Перегруз	Недостаточная скорость / слишком выскоая скорость
Двигатель	Обратная последовательность чередования фаз	Неравномерность частотной характеристики
Генератор	Предварительное оповещение	Слишком слабое / сильное напряжение
Напряжение	Низкий уровень масла	Датчик уровня масла
Ток	Высокая температура двигателя	Чередование фаз
Частота	Низкая температура двигателя	Электрический прибор
Ток заземления	Недостаточная скорость / слишком выскоая скорость	Замыкание на землю
кВ	Неравномерность частотной характеристики	Перегруз
Пф	Слишком слабое / сильное напряжение	Генератор под напряжением
кВА р.ч.	ECU оповещение
кВ.ч., кВА.ч., кВА р.ч.
Последовательность фаз
Информационная система
Напряжение (L-L, L-N
Частота

Опционные особенности

Выключение при высокой температуре масла
Выключение при низком уровне топлива
Оповещение при низком уровне топлива
Оповещение при высоком уровне топлива
МОДУЛИ РАСШИРЕНИЯ
Дополнительный модуль (2548)
релейный блок (2157)
Модуль управления вводом (2130)

Стандарты

Электрическая безопасность / электромагнитная совместимость
BS EN 60950 электрическое производственное оборудование
BS EN 61000-6-2 основные стандарты электромагн.совместимости
BS EN 61000-6-4 ЭМС стандарты на выбросы загрязняющих веществ

Прибор для зарядки аккумулятора

Аккумулятор батареи производится с переключателем режима питания с помощью SMD технологии и имеет высокую эффективность. Потребляемая сила тока составляет 5 ампер, а постоянное напряжение - 27.6 вольт. Используется для двигателей 198-264 вольт. Аккумулятор 2405 долговечен, имеет высокую эффективность, небольшой вес, возможно использовать цифровую визуализацию процессов. Обладает защитой от перегрузки и изменения полярности. Индикация зарядного и пускового тока.

Дополнительные опции

Двигатель

Фильтр отделения водной фракции от топлива
Подогрев масла

Альтернатор

Противоконденсатный обогреватель
Альтернатор с высокой мощностью
Система оповещения PGM + AVR

Система управления

Система автоматической синхронизации и управления мощностью
Система синхронизации между сетью
панель дистанционного управления
Удаленная панель сигнализации
Аварийный останов двигателя
Дистанционное управление через модем
Точка подключения заземления
Обязанности амперметр

Автоматический переключатель

Три полюса контактора
Четырехполюсный контактор
Три или четыре полюсный двигатель работает выключатель

Прочие аксессуары

Контроль тока зарядки
Автоматическая система подкачки топлива
Помпа ручного слива масла
Датчики уровня топлива
Глушитель
Кожух: Защита от атмосферных осадков и шумогашение
Адаптор воздушного канала (перед радиатором)
Приточно-вытяжные жалюзи с электроприводом
Воздушная камера шумогашения
Прицеп
Тех. Комплект(по тех.уходу)
Комплект для технического обслуживания (1500/3000 моточасов)
Двойная рама

Варианты исполнения (контейнеры...)

Открытая группа	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	10 100	5 449	1 950	2 450	2 000
Группы с кожухом	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	15100.00	9 000	2 270	2550/3210	1 900

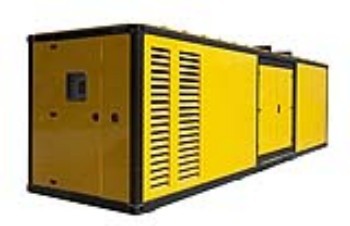

Дополнительные услуги

AK 98

Steel structure made from steel sheet and steel profiles. (1)
canopy and panels made from powder coated sheet steel. (2)
Emergency stop push button. (3)
Control panel is mounted on the baseframe . Located at the back of the generator set (4)
Cables out locations are under of the canopy. (5)
Corrosion-resistant locks and hinges. (6)
oil could be drained via valve and a hose (7)
Exhaust system on the canopy. (8)
special large access doors (marine type) for easy maintanance (9)
Fuel tank is at front of the canopy ,easy access to the fuel tank via lockable door. (10)
Lifting points similar to ISO container , located on each top corner of the canopy. (11)
the cap on the canopy provides easy accsess to radiator cap. (12)
sound proofing materials (13)
Integrated ladder built in to side of the canopy allows access to the top of the canopy. (14)

О товаре

Шумоизолирующие и защищающие от атмосферных воздействий покрытия генераторных установок компании АКСА удовлетворяют звуковым требованиям и обеспечивают оптимальную защиту от атмосферных воздействий. Специально разработанные шумоизолирующие кожухи идеально подходят для октрытой генераторной установки для обеспечения легкого доступа при сервисном и гарантийном обслуживании, взаимозаменяемые компоненты позволяют выполнить ремонт на месте. Покрытие спроектировано таким образом, чтобы оптимизировать эффективность охлаждения генераторной установки.

Стандартные спецификации

Небольшой размер корпуса, низкопрофильный дизайн
Корпус, генераторная установка, выхлопная система предварительно собраны, включены в комплект поставки
Корпус изготовлен из стали, сталь обработана порошковым материалом
Пламеостанавливающая пена
Легкий доступ ко всем пунктам обслуживания
Выхлопная система в кожухе
Большие двери на каждой стороне
Окно контрольной панели в закрывающейся двери
Кнопка аварийной остановки находится с внешней стороны корпуса
Альтернатор вентилятора и аккумулятора закрыт для доступа
Доступ к аккумулятору и к топливному баку только через закрывающуюся дверь
Точки подъема на опорной раме
Данные опции отвечают Вашим требованиям
АКСА проверяет свои генераторные установки на уровень шума в соответствии с директивами 2000/14/ЕС. Результаты испытания были приняты уполномоченным органом СЗУ Тест

Серийная модель кожуха		AK 98
Ширина	мм.	2270
Длина (мм.)	мм.	9000
высота (мм.)	мм.	2550/3210
Емкость топливного бака	L.	1900
