Дизельный генератор AKSA AD 220

Дизельный генератор AKSA AD 220
Мощность, кВт: 160
Двигатель: Doosan
Напряжение, В: 400/230
Кол-во фаз: 3
Емкость топл. бака, л: 380
Расход топлива: 43.1
Габариты, мм: 2688x1150x1624
Вес, кг: 1800
1560600 руб.
Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт 160
Страна производитель
Резервная мощность, кВа 220
Количество фаз 3
Напряжение, В 400/230
Тип запуска Ручной
Панель управления DSE, модель 7320
Емкость топл. бака, л 380
Расход топлива 100% нагрузка, л 43.1
Расход топлива 75% нагрузка, л 31.7
Расход топлива 50% нагрузка, л 21.1
Габариты в открытом исполнении (дхшхв), мм 2688x1150x1624
Габариты в кожухе (дхшхв), мм 3400x1217x1938
Вес в открытом исполнении, кг 1800
Вес в шумозащитном всепогодном кожухе, кг 2175
Характеристики двигателя
Производитель Doosan
Модель P086TI
Частота вращения, об/мин 1500
Объем двигателя, л 8.07
Диаметр и ход поршня, мм 111 x 139
Степень сжатия 16,4:1
Емкость масла 15.5
Объем охлаждающей жидкости, л 48.5
Технические характеристики генератора переменного тока
Производитель Mecc Alte
Модель ECO 38 2SN/4
Частота, Гц 50
Мощность, кВа 200
Сила тока, Ампер 288

Описание

Мощный дизельный генератор AKSA AD 220 генерирует трехфазный электрический ток, необходимый промышленным и строительным объектам. Как основной источник он востребован вдали от электроцентралей. Как аварийное оборудование, обеспечит непрерывный рабочий цикл производственных компаний, перерабатывающих мощностей, банков, больниц, крупных торговых площадок.



Особенности конструкции дизельного генератора AD 220

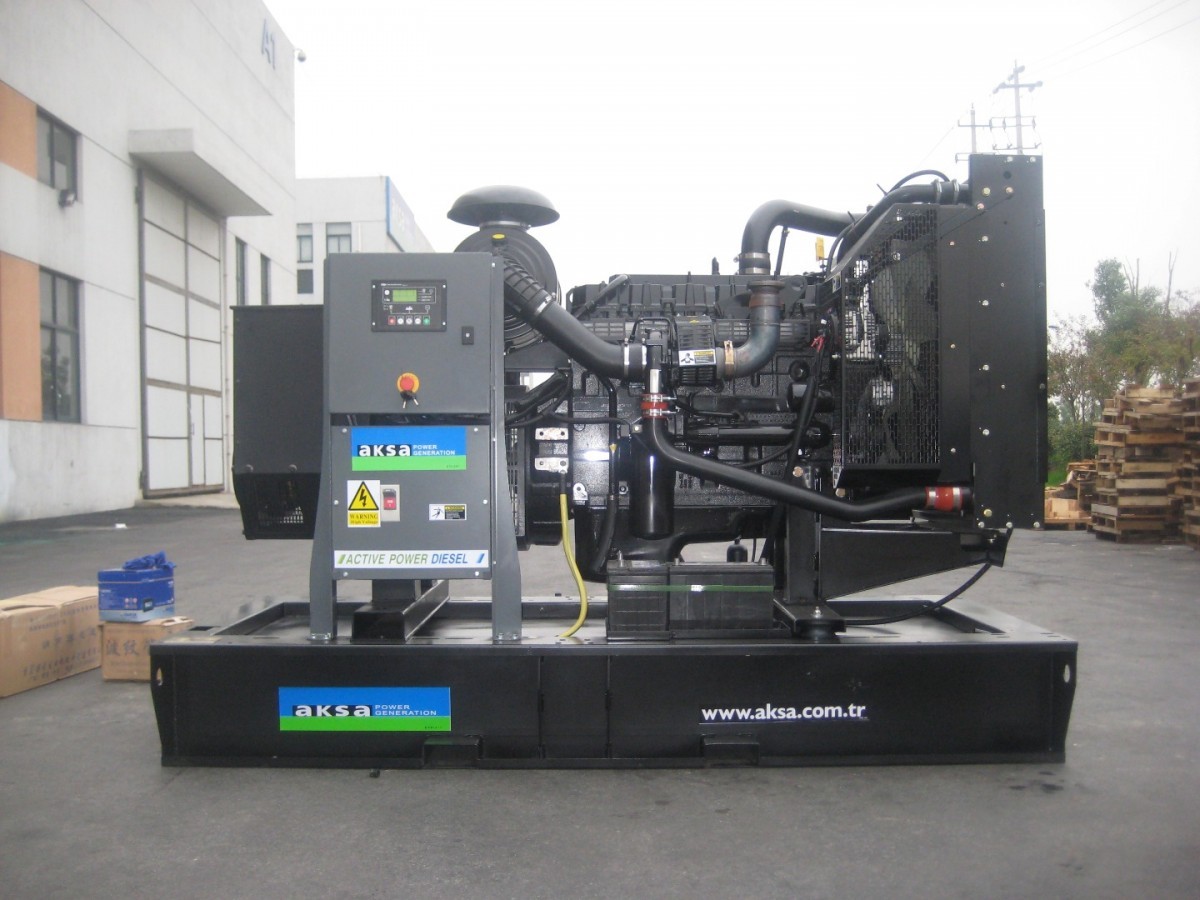

Дизельная электростанция AD 220 имеет компактный дизайн и поставляется в открытом исполнении или в шумозащитном кожухе.

В основании генерирующей группы лежит стальная рама, конструкция которой скрывает несущий топливный бак объемом 380 л. Виброамортизаторы, проложенные между опорами двигателя и основанием, снижают механические колебания установки.

Открытая станция включает такие основные элементы:

  • 4-х тактный двигатель Doosan (6-цилиндровый, рядный)
  • сухой воздушный фильтр
  • электростартер
  • пусковую свинцово-кислотную батарею (24 В) и зарядный генератор
  • комплекс охлаждения (радиатор, вентилятор, термостат)
  • синхронный альтернатор с внутренней автовентиляцией
  • электронную регулировочную панель

Промышленный шумоглушитель и гибкие стальные элементы выхлопа поставляются в разобранном виде и монтируются на месте.

Аварийная функция станции предусматривает установку автомата ввода резерва.



Особенности эксплуатации дизельного генератора AKSA AD 220

Дизельный генератор AKSA AD 220 рассчитан на использование в сложных условиях, которые предполагают температурный режим от -40 до +45 град.С и высокую влажность.

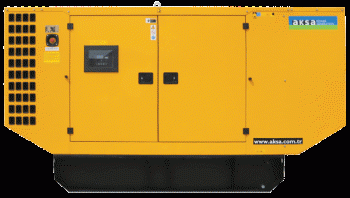

Открытый генерирующий состав должен устанавливаться в сухом помещении, оборудованном вентиляцией. Группа в утепленном шумозащитном кожухе или

контейнере располагается на улице. Независимо от места эксплуатации дизель-энергетическая установка требует соединение с заземлением и ровное бетонное основание.

Электростанция AD 220 может эксплуатироваться в параллельном режиме с аналогичными электростанциями, что дает определенные преимущества: стабильность энергопоставок; взаимозаменяемость в период технического обслуживания; возможность использования «донорских» деталей.



Базовая комплектация

  • Дизельный двигатель электростанции с водяным охлаждением, для использования в тяжелых условиях
  • Радиатор с механическим вентилятором
  • Защитная решетка вентилятора и вращающихся деталей
  • Электрический стартер и зарядное устройство альтернатора
  • Пусковой аккумулятор (свинцово-кислотный) с кабелями
  • Кожух двигателя
  • Опорная рама, несущий топливный бак и антиглушитель колебаний
  • Шланг топливной системы дизельного генератора
  • Одноподшипниковый альтернатор, класс Н
  • Шумоглушитель и гибкий стальной компенсатор поставляются отдельно
  • Зарядное устройство
  • Руководство к использованию и установке
  • Выходной автомат защиты

Панель управления

Модель системы управления: P 732

  • 1) Кнопки навигации меню
  • 2) Кнопка перевода сети
  • 3) Датчики уровня и цифровой дисплей
  • 4) Светодиодная сигнализация
  • 5) Кнопка выключения генератора
  • 6) Светодиодный индикатор
  • 7) Кнопки выбора операции



Приборы

  • "DSE, модель 7320, блок управления системы энергоснабжения
  • Зарядное устройство аккумулятора 5A, 220/240 вольт
  • Кнопка аварийной остановки и предохранитель цепи управления"



Конструкция и покраска

Компоненты находятся в стальной конструкции. Предварительное покрытие поверхности стали фосфатом обеспечивает устойчивость к коррозии. Верхний порошковый слой из полиэстра придает блеск и обеспечивает долговечное покрытие. Для легкого доступа к деталям устройства используется закрываемая дверь.



Монтаж

Панель управления - это опорная рама генераторной установки на стальной панели или блоке питания. Она находится на самой генераторной установке.



Блок управления генератором

Блок управления DSE 7320 является стандартным дополнением к нашим генераторным установкам (с мощностью от 220 кВа), он спроектирован для дизельных генераторов и генераторов на газу с электронной и неэлектронной системой управления двигателя. DSE 7320 с автоматическим переключателем подходит для контроля генераторной установки. Контрольный прибор DSE 7320 также показывает состояние эксплуатационной готовности и исправности, автоматически выключает генератор и показывает неисправности на ЖК дисплее передней панели.



Стандартные спецификации

  • Микропроцессорное управление
  • С помощью жидкокристаллического дисплея 132 x 64 пиксель информацию легко прочесть.
  • Программное обеспечение ПК используется для передней панели.
  • Мембранная клавиатура и быстрая навигация по меню.
  • Система дистанционного управления, RS232, RS485, система смс оповещения.
  • Индикатор даты и времени, оповещение о выполняемых действиях.



Измерительные приборы

Схема защиты

Аварийное выключение

Двигатель Аварийная сигнализация  Неисправность пуска
Скорость двигателя Напряжение  Аварийная остановка
Давление подачи масла Аккумулятор под напряжением Низкий уровень масла
Температура охлаждающей жидкости Неисправность оборудования  Высокая температура двигателя
Время выполнения операции Низкий уровень топлива  Низкий уровень охлаждающей жидкости
Напряжение аккумулятора Перегруз  Недостаточная скорость / слишком выскоая скорость
Двигатель Обратная последовательность чередования фаз  Неравномерность частотной характеристики
Генератор Предварительное оповещение Слишком слабое / сильное напряжение
Напряжение Низкий уровень масла  Датчик уровня масла
Ток Высокая температура двигателя  Чередование фаз
Частота  Низкая температура двигателя  Электрический прибор
Ток заземления Недостаточная скорость / слишком выскоая скорость  Замыкание на землю
кВ Неравномерность частотной характеристики  Перегруз
Пф Слишком слабое / сильное напряжение  Генератор под напряжением
кВА р.ч. ECU оповещение
кВ.ч., кВА.ч., кВА р.ч.
Последовательность фаз
Информационная система
Напряжение (L-L, L-N
Частота





Опционные особенности

  • Выключение при высокой температуре масла
  • Выключение при низком уровне топлива
  • Оповещение при низком уровне топлива
  • Оповещение при высоком уровне топлива
  • МОДУЛИ РАСШИРЕНИЯ
  • Дополнительный модуль (2548)
  • релейный блок (2157)
  • Модуль управления вводом (2130)



Стандарты

  • Электрическая безопасность / электромагнитная совместимость
  • BS EN 60950 электрическое производственное оборудование
  • BS EN 61000-6-2 основные стандарты электромагн.совместимости
  • BS EN 61000-6-4 ЭМС стандарты на выбросы загрязняющих веществ



Прибор для зарядки аккумулятора

Аккумулятор батареи производится с переключателем режима питания с помощью SMD технологии и имеет высокую эффективность. Потребляемая сила тока составляет 5 ампер, а постоянное напряжение - 27.6 вольт. Используется для двигателей 198-264 вольт. Аккумулятор 2405 долговечен, имеет высокую эффективность, небольшой вес, возможно использовать цифровую визуализацию процессов. Обладает защитой от перегрузки и изменения полярности. Индикация зарядного и пускового тока.

Дополнительные опции

Двигатель

  • Фильтр отделения водной фракции от топлива
  • Подогрев масла

Альтернатор

  • Противоконденсатный обогреватель
  • Альтернатор с высокой мощностью
  • Система оповещения PGM + AVR

Система управления

  • Система автоматической синхронизации и управления мощностью
  • Система синхронизации между сетью
  • панель дистанционного управления
  • Удаленная панель сигнализации
  • Аварийный останов двигателя
  • Дистанционное управление через модем
  • Точка подключения заземления
  • Обязанности амперметр

Автоматический переключатель

  • Три полюса контактора
  • Четырехполюсный контактор
  • Три или четыре полюсный двигатель работает выключатель

Прочие аксессуары

  • Контроль тока зарядки
  • Автоматическая система подкачки топлива
  • Помпа ручного слива масла
  • Датчики уровня топлива
  • Глушитель
  • Кожух: Защита от атмосферных осадков и шумогашение
  • Адаптор воздушного канала (перед радиатором)
  • Приточно-вытяжные жалюзи с электроприводом
  • Воздушная камера шумогашения
  • Прицеп
  • Тех. Комплект(по тех.уходу)
  • Комплект для технического обслуживания (1500/3000 моточасов)
  • Двойная рама

Варианты исполнения (контейнеры...)

Открытая группа Вес (кг.) Длина (мм.) Ширина (мм.) Высота (мм.) Емкость топливного бака (L.)
1 800 2 688 1 150 1 624 380
Группы с кожухом Вес (кг.) Длина (мм.) Ширина (мм.) Высота (мм.) Емкость топливного бака (L.)
2175 3 400 1 217 1938 380

Дополнительные услуги

Напряжение Резервная мощность Основная мощность
kVA кВт. kVA кВт. Amp
400/230 220 176 200 160 288


Резервная мощность : В резервном режиме (ESP) работы в соответствии с ISO 8528 перегрузка недопустима.

Основная мощность : Мощность в основном режиме (PRP): работа в длительном режиме при переменной нагрузке, 24 часа в сутки в соответствии с ISO 8528, допустима перегрузка в 10% в течение 1 ч за 12 ч в соответствии с ISO 3046.
