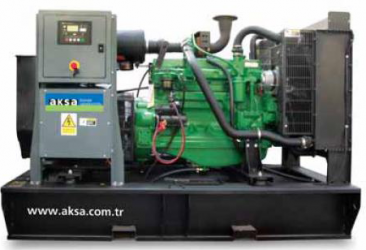

Дизельный генератор AKSA AJD 200

Мощность, кВт: 145

Двигатель: John Deere

Напряжение, В: 400/230

Кол-во фаз: 3

Емкость топл. бака, л: 380

Расход топлива: 41

Габариты, мм: 2392x1150x1521

Вес, кг: 1570

1989000 руб.

Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт	145
Страна производитель
Резервная мощность, кВа	200
Количество фаз	3
Напряжение, В	400/230
Тип запуска	Ручной
Панель управления	DSE (модель 6020)
Емкость топл. бака, л	380
Расход топлива 100% нагрузка, л	41
Расход топлива 75% нагрузка, л	31.3
Расход топлива 50% нагрузка, л	20.5
Габариты в открытом исполнении (дхшхв), мм	2392x1150x1521
Габариты в кожухе (дхшхв), мм	3402x1160x1866
Вес в открытом исполнении, кг	1570
Вес в шумозащитном всепогодном кожухе, кг	1990

Характеристики двигателя
Производитель	John Deere
Модель	6068 H
Частота вращения, об/мин	1500
Объем двигателя, л	6.8
Диаметр и ход поршня, мм	106 X127
Степень сжатия	17:1
Емкость масла	32
Объем охлаждающей жидкости, л	36.5

Технические характеристики генератора переменного тока
Производитель	Mecc Alte
Модель	ECO 38-1SN
Частота, Гц	50
Мощность, кВа	180
Сила тока, Ампер	259

Описание

Мощная и надежная генераторная установка AKSA AJD-200 способна обеспечить автономное существование строящихся промышленных объектов, рабочих поселков, арктических станций. В качестве резерва временно заменит снабжение электросетей крупных производственных компаний, банков, торгово-развлекательных центров, медицинских клиник. В этом случае генераторная группа будет укомплектована автоматом ввода резерва, который осуществит запуск установки автоматически.

Особенности конструкции

Оборудование дизельной электростанции АJD-200 закреплено на стальном основании, внутри которого находится несущий топливный бак емкостью 380 л. Роль виброизоляции выполняют амортизаторы, установленные под опоры двигателя. Все вращающиеся детали установки закрыты решетками.

Состав открытой генерирующей группы:

4-х тактный двигатель John Deere (6-цилиндровый, рядный)
сухой воздушный фильтр
электрический стартер
пусковой свинцово-кислотный аккумулятор (12 В) и заряжающий генератор
система охлаждения, укомплектованная радиатором, вентилятором и термостатом
синхронный альтернатор в кожухе, с автовентиляцией внутри
панель управления

Шумоглушитель и элементы выхлопной системы поставляются в разобранном виде.

Особенности эксплуатации дизельного генератора AKSA AJD-200

Подъем и перемещение агрегата производится только путем захвата рамы-основания, в которой предусмотрены монтажные отверстия.

Открытая генерирующая станция размещается в специально подготовленном помещении, имеющем вентиляционные каналы. Закрытая модель, состоящая из утепленного кожуха, энергоустановки и выхлопной системы, устанавливается прямо на улице. Основанием служит ровная бетонная площадка. Соединение с заземлением обязательно.

Генератор может использоваться с аналогичными ДЭС в параллельном режиме и гарантировать непрерывное поступление электричества за счет взаимозаменяемости моделей.

Базовая комплектация

Дизельный двигатель с водяным охлаждением, для использования в тяжелых условиях
Радиатор с механическим вентилятором
Защитная решетка вентилятора и вращающихся деталей
Электрический стартер и зарядное устройство альтернатора
Пусковой аккумулятор (свинцово-кислотный) с кабелями
Кожух двигателя
Опорная рама, несущий топливный бак и антиглушитель колебаний
Шланг топливной системы
Одноподшипниковый альтернатор, класс Н
Шумоглушитель и гибкий стальной компенсатор поставляются отдельно
Зарядное устройство
Руководство к использованию и установке
Выходной автомат защиты

Панель управления

1) Дисплей с основными показателями
2) Кнопка прокрутки дисплея
3) Кнопка для открытия страницы с информацией
4) Общий сигнальный индикатор при неисправности
5) Индикаторы текущего состояния
6) Кнопки выбора режимов

Приборы

DSE (модель 6020) — автоматический информационный модуль (сбор и вывод основных показателей).
Зарядное устройство ввода 198-264 вольт, выход: 27,6В 5А (24В) или 13,8 Вольт 5А (12В)
Кнопка аварийной остановки и предохранители для цепей управления

Конструкция и покраска

Все компоненты корпуса из листовой стали. Сталь предварительно обработана химическим фосфатом, что обеспечивает коррозионностойкую поверхность. Полиэфирный композиционный порошок, применяемый на финальном этапе, делает покрытие блестящим и чрезвычайно долговечным. Закрываемые двери обеспечивают удобный доступ к внутренней части.

Монтаж

Панель управления смонтирована на опорной раме со стальной подставкой. Она расположена на правой стороне генераторной установки (если смотреть от Альтернатора)

Блок управления генератором

DSE 6020 - это стандартный модуль управления для дизельных и газовых генераторов производства компании АКСА (мощностью до 200 кВа), предназначенный для запуска и остановки генераторов. Модуль DSE 6020 был разработан для мониторинга частоты, напряжения тока, давления моторного масла, температуры охлаждающей жидкости, времени работы электростанции. Модуль контролирует напряжение основной электросети и способен сделать переключение на генератор при отключении основного питания. DSE 6020 непрерывно мониторит рабочее состояние и неисправности, автоматически выключая генератор в случае обнаружения таковых. На LCD дисплее будет выводиться информация о характере неисправности.

Составные части блока управления:

Микропроцессор.
LCD дисплей (делает информацию удобной для восприятия).
4-уровневый, 64 x 132 пикселей дисплей.
Автоматический переключатель между основной сетью и генератором.
Ручное управление на основной панели (удобное, интуитивно понятное управление)
Дистанционный запуск.
Журнал событий — запись по времени всех действий.
Элементы управления: Стоп/Сброс, Ручной, Авто, Тест, Пуск, Дополнительные кнопки. Дополнительные кнопки рядом с ЖК-дисплеем используется для прокрутки ннформации на дисплее.

Измерительные показатели (обозначение)

Двигатель		Генератор		Сеть
Engine speed	Частота вращения двигателя	Voltage (L-L, L-N)	Напряжение (L-L, L-N)	Voltage (L-L, L-N)	Напряжение (L-L, L-N)
Oil pressure	Давление масла	Current (L1-L2-L3)	Ток (L1-L2-L3)	Frequency	Частота
Coolant temperature	Температура охлаждающей жидкости	Frequency	Частота	Mains ready	Сеть готова
Run time	Время работы			Mains enabled	Сеть включена
				Gen. Set ready	Генератор готов
				Gen. Set enabled	Генератор подключен

Индикаторы ошибок (обозначение)

Warning (Предупреждение)		Shut downs (внезапное отключение генератора)
Charge failure	Сбой зарядки	Fail to start	Ошибка при запуске
Battery Low/High voltage	Батарея в низком/высоком напряжении	Emergency stop	Аварийная остановка
Fail to stop	Невозможно остановить	Low oil pressure	Низкое давление масла
Low /High generator voltage	Выше/ниже допустимого напряжения	High coolant temperature	Высокая температура охлаждающей жидкости
Under/over generator frequency	Ниже/выше частоты работы генератора	Over /Under speed	Выше/ниже допустимой скорости
Over /Under speed	Ниже/выше допустимой скорости	Under/over generator frequency	Выше/ниже допустимой частоты работы генератора
Low oil pressure	Низкое давление масла	Under/over generator voltage	Выше/ниже допустимого напряжения
High coolant temperature	Высокая температура охлаждающей жидкости	Coolant temperature sensor open	Открыт датчик температуры охлаждающей жидкости

Опционные особенности:

Настраиваемые (гибкие) датчики — можно задавать допустимые параметры температуры, давления, также в процентах (предупреждения, экстренного выключения, отключения электросети).
Возможность подключения к компьютеру по USB кабелю (задавать параметры и контролировать работу генератора)

Стандарты

Elecrical Safety / EMC compatibility BS EN 60950 Electrical business equipment.
BS EN 61000-6-2 EMC immunity standard.
BS EN 61000-6-4 EMC emission standard

***

EMC — электромагнитная совместимость технических средств — способность технических средств одновременно функционировать в реальных условиях эксплуатации с требуемым качеством при воздействии на них непреднамеренных электромагнитных помех и не создавать недопустимых электромагнитных помех другим техническим средствам.

EN 61000-6-2 Электромагнитная совместимость. Часть 6-2. Общие стандарты. Помехоустойчивость к промышленной окружающей среде;

EN 61000-6-4 Электромагнитная совместимость. Часть 6-4. Общие стандарты. Стандарт на излучение к промышленной окружающей среде.

Прибор для зарядки аккумулятора

Зарядное устройство изготавливается с переключением режимов по технологии SMD, имея высокую эффективность. Модель зарядного устройства обладает следующими характеристиками: 5 ампер, 13,8 В для 12-вольтовой и 27,6 В для 24-вольтных . Вход 198 - 264 вольт переменного тока. Proline 1205/2405 — данное зарядное устройство имеет высокую эффективность, длительный срок службы, низкий уровень отказов, легкий вес и устойчиво к перегреву.

Дополнительные опции

Двигатель

Выносной радиатор
Фильтр отделения водной фракции от топлива
Webasto

Альтернатор

Противоконденсатный обогреватель

Система управления

Обязанности амперметр

Автоматический переключатель

Три полюса контактора
Четырехполюсный контактор
Три или четыре полюсный двигатель работает выключатель

Прочие аксессуары

Контроль тока зарядки
Автоматическая система подкачки топлива
Помпа ручного слива масла
Кожух: Защита от атмосферных осадков и шумогашение
Прицеп
Тех. Комплект(по тех.уходу)

Варианты исполнения (контейнеры...)

Открытая группа	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	1 570	2 392	1 150	1 521	380
Группы с кожухом	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	1990	3 400	1 217	1938	380

Дополнительные услуги

AK 50

Steel structures (1)
Emergency stop push button (2)
Control panel is right side of the set. (3)
Corrosion-resistant locks and hinges (4)
Sump drains valves (5)
Sound proof foam metarial (6)
Lifting Points (7)

О товаре

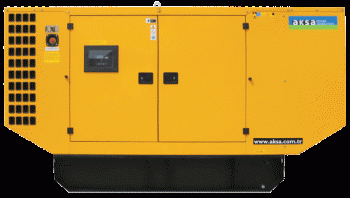

Шумоизолирующие и защищающие от атмосферных воздействий покрытия генераторных установок компании АКСА удовлетворяют звуковым требованиям и обеспечивают оптимальную защиту от атмосферных воздействий. Специально разработанные шумоизолирующие кожухи идеально подходят для октрытой генераторной установки для обеспечения легкого доступа при сервисном и гарантийном обслуживании, взаимозаменяемые компоненты позволяют выполнить ремонт на месте. Покрытие спроектировано таким образом, чтобы оптимизировать эффективность охлаждения генераторной установки.

Стандартные спецификации

Небольшой размер корпуса, низкопрофильный дизайн
Корпус, генераторная установка, выхлопная система предварительно собраны, включены в комплект поставки
Корпус изготовлен из стали, сталь обработана порошковым материалом
Пламеостанавливающая пена
Легкий доступ ко всем пунктам обслуживания
Выхлопная система в кожухе
Большие двери на каждой стороне
Окно контрольной панели в закрывающейся двери
Кнопка аварийной остановки находится с внешней стороны корпуса
Альтернатор вентилятора и аккумулятора закрыт для доступа
Доступ к аккумулятору и к топливному баку только через закрывающуюся дверь
Точки подъема на опорной раме
Данные опции отвечают Вашим требованиям
АКСА проверяет свои генераторные установки на уровень шума в соответствии с директивами 2000/14/ЕС. Результаты испытания были приняты уполномоченным органом СЗУ Тест

Серийная модель кожуха		AK 50
Ширина	мм.	1217
Длина (мм.)	мм.	3400
высота (мм.)	мм.	1938
Емкость топливного бака	L.	380

Скачать техническую документацию*.pdf (0.42 Мб)
