Газовая электростанция AKSA ADG 210

Газовая электростанция AKSA ADG 210
Мощность, кВт: 156
Двигатель: Doosan
Напряжение, В: 400/230
Кол-во фаз: 3
Расход топлива: 43
Габариты, мм: 2.950х1.300х1.710
Вес, кг: 2250
4689000 руб.
Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт 156
Страна производитель
Резервная мощность, кВа 168
Количество фаз 3
Напряжение, В 400/230
Частота, герц 50
Тип запуска Ручной
Габариты в открытом исполнении (дхшхв), мм 2.950х1.300х1.710
Вес в открытом исполнении, кг 2250
Характеристики двигателя
Производитель Doosan
Модель GE 12TI
Частота вращения, об/мин 1500
Объем двигателя, л 26.2
Диаметр и ход поршня, мм 123 x 155
Степень сжатия 10,5 : 1
Емкость масла 25
Технические характеристики генератора переменного тока
Производитель Mecc Alte
Модель ECO38 - 1SN
Мощность, кВа 180

Описание

Охлаждение двигателя – водяное.

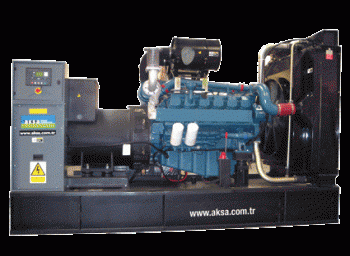

Предлагается станция в открытом исполнении. Блок-контейнер заказывается отдельно.



Область применения

Газовый генератор AKSA ADG 210 обеспечит непрерывный рабочий цикл перерабатывающим сельхозпредприятиям, молокозаводам, пекарням. При наличии магистральных газопроводов может использоваться в населенных пунктах, страдающих от перебоев с электроэнергией.



Особенности конструкции

Электростанция фиксируется на виброизолированной металлической раме и компактно вмещает:

- Двигатель Doosan, 4-х тактный, 6-цилиндровый, рядный, с наддувом. Альтернатор Mecc Alte, синхронный, бесщеточный, одноподшипниковый.

- Систему запуска (электростартер, аккумулятор, зарядный генератор).

- Блок охлаждения мотора (радиатор, вентилятор, термостат).

- Подводящий газопровод с воздушным фильтром, регуляторами давления, электромагнитным клапаном.

- Шкаф управления.

- Выхлопную систему, состоящую из глушителя и термоизолированных стальных рукавов.



Особенности эксплуатации газовой электростанции ADG 210

Работает на природном и сжиженном газе и при прочих равных условиях считается экономически выгодным независимым источником электроэнергии. Может подключаться к газовой магистрали, баллону или газгольдеру. При оборудовании котлами-утилизаторами способна за счет высокой температуры выхлопных газов нагревать воду для системы теплоснабжения.

В открытом варианте устанавливается в специальном помещении, где обустроены вентиляционные проемы и смонтированы датчики утечки газа. При размещении на улице пакетируется в блок-контейнер, для которого устраивается фундаментная подушка.

Для обеспечения бесперебойного энергоснабжения возможен параллельный режим функционирования аналогичных газовых генераторов.



Базовая комплектация

  • Сверхмощный газовый двигатель с водяным охлаждением
  • 46/50 °с радиатор с механическим вентилятором
  • Защитная решетка на вентиляторе и на вращающихся частях
  • Электрический стартер и зарядный генератор
  • Пусковой аккумулятор (свинцово-кислотный ) с кабелями
  • Охлаждающий кожух на двигателе
  • Опорная рама конструкции имеет встроенный топливный бак и анти-виброизоляторы
  • Гибкие топливные соединительные шланги
  • Альтернатор класса H
  • Промышленный глушитель
  • Статическое зарядное устройство
  • Руководство по эксплуатации и монтажу

Панель управления

Модель системы управления: P 732

  • 1) Кнопки навигации меню
  • 2) Кнопка перевода сети
  • 3) Датчики уровня и цифровой дисплей
  • 4) Светодиодная сигнализация
  • 5) Кнопка выключения генератора
  • 6) Светодиодный индикатор
  • 7) Кнопки выбора операции



Приборы

  • "DSE, модель 7320, блок управления системы энергоснабжения
  • Зарядное устройство аккумулятора 5A, 220/240 вольт
  • Кнопка аварийной остановки и предохранитель цепи управления"



Конструкция и покраска

Компоненты находятся в стальной конструкции. Предварительное покрытие поверхности стали фосфатом обеспечивает устойчивость к коррозии. Верхний порошковый слой из полиэстра придает блеск и обеспечивает долговечное покрытие. Для легкого доступа к деталям устройства используется закрываемая дверь.



Монтаж

Панель управления - это опорная рама генераторной установки на стальной панели или блоке питания. Она находится на самой генераторной установке.



Блок управления генератором

Блок управления DSE 7320 является стандартным дополнением к нашим генераторным установкам (с мощностью от 220 кВа), он спроектирован для дизельных генераторов и генераторов на газу с электронной и неэлектронной системой управления двигателя. DSE 7320 с автоматическим переключателем подходит для контроля генераторной установки. Контрольный прибор DSE 7320 также показывает состояние эксплуатационной готовности и исправности, автоматически выключает генератор и показывает неисправности на ЖК дисплее передней панели.



Стандартные спецификации

  • Микропроцессорное управление
  • С помощью жидкокристаллического дисплея 132 x 64 пиксель информацию легко прочесть.
  • Программное обеспечение ПК используется для передней панели.
  • Мембранная клавиатура и быстрая навигация по меню.
  • Система дистанционного управления, RS232, RS485, система смс оповещения.
  • Индикатор даты и времени, оповещение о выполняемых действиях.



Измерительные приборы

Схема защиты

Аварийное выключение
Двигатель Аварийная сигнализация  Неисправность пуска
Скорость двигателя Напряжение  Аварийная остановка
Давление подачи масла Аккумулятор под напряжением Низкий уровень масла
Температура охлаждающей жидкости Неисправность оборудования  Высокая температура двигателя
Время выполнения операции Низкий уровень топлива  Низкий уровень охлаждающей жидкости
Напряжение аккумулятора Перегруз  Недостаточная скорость / слишком выскоая скорость
Двигатель Обратная последовательность чередования фаз  Неравномерность частотной характеристики
Генератор Предварительное оповещение Слишком слабое / сильное напряжение
Напряжение Низкий уровень масла  Датчик уровня масла
Ток Высокая температура двигателя  Чередование фаз
Частота  Низкая температура двигателя  Электрический прибор
Ток заземления Недостаточная скорость / слишком выскоая скорость  Замыкание на землю
кВ Неравномерность частотной характеристики  Перегруз
Пф Слишком слабое / сильное напряжение  Генератор под напряжением
кВА р.ч. ECU оповещение
кВ.ч., кВА.ч., кВА р.ч.
Последовательность фаз
Информационная система
Напряжение (L-L, L-N
Частота





Опционные особенности

  • Выключение при высокой температуре масла
  • Выключение при низком уровне топлива
  • Оповещение при низком уровне топлива
  • Оповещение при высоком уровне топлива
  • МОДУЛИ РАСШИРЕНИЯ
  • Дополнительный модуль (2548)
  • релейный блок (2157)
  • Модуль управления вводом (2130)



Стандарты

  • Электрическая безопасность / электромагнитная совместимость
  • BS EN 60950 электрическое производственное оборудование
  • BS EN 61000-6-2 основные стандарты электромагн.совместимости
  • BS EN 61000-6-4 ЭМС стандарты на выбросы загрязняющих веществ



Прибор для зарядки аккумулятора

Аккумулятор батареи производится с переключателем режима питания с помощью SMD технологии и имеет высокую эффективность. Потребляемая сила тока составляет 5 ампер, а постоянное напряжение - 27.6 вольт. Используется для двигателей 198-264 вольт. Аккумулятор 2405 долговечен, имеет высокую эффективность, небольшой вес, возможно использовать цифровую визуализацию процессов. Обладает защитой от перегрузки и изменения полярности. Индикация зарядного и пускового тока.

Дополнительные опции

Двигатель

  • Выносной радиатор
  • Сигнализация низкого уровня охлаждающей жидкости
  • Подогреватель масла

Альтернатор

  • Противоконденсатный обогреватель обмоток
  • Альтернатор с высокой мощностью
  • Выходной автомат защиты

Системы контроля

  • Система автоматической синхронизации и управления мощностью
  • система параллельной работы с внешней сетью
  • панель дистанционного управления
  • Uzağa alarm paneli
  • Аварийный останов двигателя
  • Дистанционное управление через модем
  • Точка подключения заземления
  • Контроль тока зарядки
  • Четырехполюсный контактор

Аксессуары

  • Помпа ручного слива масла
  • Электропомпа для откачки масла

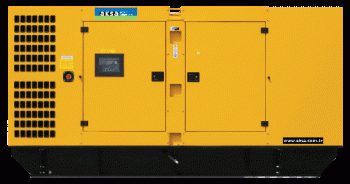

  • Кожух: Защита от атмосферных осадков и шумогашение
  • Адаптор воздушного канала (перед радиатором)
  • Приточно-вытяжные жалюзи с электроприводом
  • Тех. Комплект(по тех.уходу)
  • Комплект для технического обслуживания (1500/3000 моточасов)
  • Антифриз и смазочное масло двигателя(при работе в - 30С)
  • Автоматический коммутатор нагрузки

Варианты исполнения (контейнеры...)

Открытая группа Вес (кг.) Длина (мм.) Ширина (мм.) Высота (мм.)
2 250 2 950 1 300 1 710
Группы с кожухом Вес (кг.) Длина (мм.) Ширина (мм.) Высота (мм.)
3 550 4 000 1 300 2020

Дополнительные услуги

P 732 система управления



  • Кнопки навигации меню (1)
  • Кнопка перевода сети (2)
  • Датчики уровня и цифровой дисплей (3)
  • Светодиодная сигнализация (4)
  • Кнопка выключения генератора (5)
  • светодиодный индикатор (6)
  • Кнопки выбора операции (7)

Devices

  • "DSE, модель 7320, блок управления системы энергоснабжения
  • Зарядное устройство аккумулятора 5A, 220/240 вольт
  • Кнопка аварийной остановки и предохранитель цепи управления"

Structure And Paint

Компоненты находятся в стальной конструкции. Предварительное покрытие поверхности стали фосфатом обеспечивает устойчивость к коррозии. Верхний порошковый слой из полиэстра придает блеск и обеспечивает долговечное покрытие. Для легкого доступа к деталям устройства используется закрываемая дверь.


Montage

Панель управления - это опорная рама генераторной установки на стальной панели или блоке питания. Она находится на самой генераторной установке.


Generator Control Unit

Блок управления DSE 7320 является стандартным дополнением к нашим генераторным установкам (с мощностью от 220 кВа), он спроектирован для дизельных генераторов и генераторов на газу с электронной и неэлектронной системой управления двигателя. DSE 7320 с автоматическим переключателем подходит для контроля генераторной установки. Контрольный прибор DSE 7320 также показывает состояние эксплуатационной готовности и исправности, автоматически выключает генератор и показывает неисправности на ЖК дисплее передней панели.



Standard Özellikler


  • Микропроцессорное управление
  • С помощью жидкокристаллического дисплея 132 x 64 пиксель информацию легко прочесть.
  • Программное обеспечение ПК используется для передней панели.
  • Мембранная клавиатура и быстрая навигация по меню.
  • Система дистанционного управления, RS232, RS485, система смс оповещения.
  • Индикатор даты и времени, оповещение о выполняемых действиях.



Indicator

  • Двигатель
  • Скорость двигателя
  • Давление подачи масла
  • Температура охлаждающей жидкости
  • Время выполнения операции
  • Напряжение аккумулятора
  • Двигатель
  • Генератор
  • Напряжение (L-L, L-N)
  • Ток (L1-L2-L3)
  • Частота
  • Ток заземления
  • кВ
  • Пф
  • кВА р.ч.
  • кВ.ч., кВА.ч., кВА р.ч.
  • Последовательность фаз
  • Информационная система
  • Напряжение (L-L, L-N)
  • Частота

Protection

  • Аварийная сигнализация
  • Напряжение
  • Аккумулятор под напряжением
  • Неисправность оборудования
  • Низкий уровень топлива
  • Перегруз
  • Обратная последовательность чередования фаз
  • Предварительное оповещение
  • Низкий уровень масла
  • Высокая температура двигателя
  • Низкая температура двигателя
  • Недостаточная скорость / слишком высокая скорость
  • Неравномерность частотной характеристики
  • Слишком слабое / сильное напряжение
  • ECU оповещение

Выключение

Неисправность пуска
Аварийная остановка
Низкий уровень масла
Высокая температура двигателя
Низкий уровень охлаждающей жидкости
Недостаточная скорость / слишком высокая скорость
Неравномерность частотной характеристики
Слишком слабое / сильное напряжение
Датчик уровня масла
Чередование фаз
Электрический прибор
Замыкание на землю
Перегруз
Генератор под напряжением


Optional Properties

  • Выключение при высокой температуре масла
  • Выключение при низком уровне топлива
  • Оповещение при низком уровне топлива
  • Оповещение при высоком уровне топлива
  • Модули расширения
  • Дополнительный модуль (2548)
  • релейный блок (2157)
  • Модуль управления вводом (2130)


Standards

  • Электрическая безопасность / электромагнитная совместимость
  • BS EN 60950 электрическое производственное оборудование
  • BS EN 61000-6-2 основные стандарты электромагн.совместимости
  • BS EN 61000-6-4 ЭМС стандарты на выбросы загрязняющих веществ


Electronic Charge Equipment

Аккумулятор батареи производится с переключателем режима питания с помощью SMD технологии и имеет высокую эффективность. Потребляемая сила тока составляет 5 ампер, а постоянное напряжение - 27.6 вольт. Используется для двигателей 198-264 вольт. Аккумулятор 2405 долговечен, имеет высокую эффективность, небольшой вес, возможно использовать цифровую визуализацию процессов. Обладает защитой от перегрузки и изменения полярности. Индикация зарядного и пускового тока.
Скачать техническую документацию*.pdf (0.48 Мб)
