Газовая электростанция AKSA ADG 158

Мощность, кВт: 114

Двигатель: AKSA

Напряжение, В: 400

Кол-во фаз: 3

Расход топлива: 31.8

Габариты, мм: 2.800х1.150х1.920

Вес, кг: 1700

3978000 руб.

Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт	114
Страна производитель
Резервная мощность, кВа	126
Количество фаз	3
Напряжение, В	400
Частота, герц	50
Тип запуска	Ручной
Габариты в открытом исполнении (дхшхв), мм	2.800х1.150х1.920
Вес в открытом исполнении, кг	1700

Характеристики двигателя
Производитель	AKSA
Модель	GE08TI
Частота вращения, об/мин	1500
Объем двигателя, л	19.1
Диаметр и ход поршня, мм	111 x 139
Степень сжатия	10,5 : 1
Емкость масла	23

Технические характеристики генератора переменного тока
Производитель	Mecc Alte
Модель	ECP34 - 2L
Мощность, кВа	150

Описание

Поставляется в открытом варианте. Возможно блочно-контейнерное исполнение и установка на шасси.

Область применения

Модель обеспечивает недорогой электроэнергией фермерские хозяйства, мини-заводы по переработке сельхозпродукции, логистические центры, коттеджные поселки. Широко применяется на предприятиях ЖКХ.

Особенности конструкции

Блочно-модульная газогенераторная электростанция AKSA ADG 158 базируется на стальной сварной раме с виброопорами и включает в свой состав:

- Двигатель Doosan, 4-х тактный, 6-цилиндровый, рядный, с наддувом. Альтернатор Mecc Alte, синхронный, бесщеточный, одноподшипниковый.

- Блок запуска (электростартер, аккумуляторная батарея, зарядный генератор).

- Модуль охлаждения мотора (радиатор, нагнетающий кулер, термостат). Альтернатор имеет собственный внутренний вентилятор.

- Патрубок подачи газа. Оснащен воздушным фильтром, регуляторами давления, электромагнитным клапаном. Подсоединяется к мотору гибким рукавом.

- Блок управления, контроля и защиты.

- Систему выхлопа, состоящую из глушителя и гибких стальных рукавов.

Особенности эксплуатации газовой электростанции AKSA ADG 158

Установка может подключаться к газовой магистрали, баллону или газгольдеру. При оборудовании когенерационной системой способна снимать с выхлопных газов тепловую энергию и передавать ее для водяного теплоснабжения.

В открытом исполнении устанавливается в хорошо вентилируемом помещении, которое оснащается детекторами утечки газа. Блочно-контейнерная версия располагается на улице и требует ровного и твердого основания.

Для бесперебойного питания возможно параллельное подключение аналогичных газовых генераторов, что очень удобно при проведении техосмотров и распределении нагрузок.

Базовая комплектация

Сверхмощный газовый двигатель с водяным охлаждением
46/50 °с радиатор с механическим вентилятором
Защитная решетка на вентиляторе и на вращающихся частях
Электрический стартер и зарядный генератор
Пусковой аккумулятор (свинцово-кислотный ) с кабелями
Охлаждающий кожух на двигателе
Опорная рама конструкции имеет встроенный топливный бак и анти-виброизоляторы
Гибкие топливные соединительные шланги
Альтернатор класса H
Промышленный глушитель
Статическое зарядное устройство
Руководство по эксплуатации и монтажу

Панель управления

Модель системы управления: P 732

1) Кнопки навигации меню
2) Кнопка перевода сети
3) Датчики уровня и цифровой дисплей
4) Светодиодная сигнализация
5) Кнопка выключения генератора
6) Светодиодный индикатор
7) Кнопки выбора операции

Приборы

"DSE, модель 7320, блок управления системы энергоснабжения
Зарядное устройство аккумулятора 5A, 220/240 вольт
Кнопка аварийной остановки и предохранитель цепи управления"

Конструкция и покраска

Компоненты находятся в стальной конструкции. Предварительное покрытие поверхности стали фосфатом обеспечивает устойчивость к коррозии. Верхний порошковый слой из полиэстра придает блеск и обеспечивает долговечное покрытие. Для легкого доступа к деталям устройства используется закрываемая дверь.

Монтаж

Панель управления - это опорная рама генераторной установки на стальной панели или блоке питания. Она находится на самой генераторной установке.

Блок управления генератором

Блок управления DSE 7320 является стандартным дополнением к нашим генераторным установкам (с мощностью от 220 кВа), он спроектирован для дизельных генераторов и генераторов на газу с электронной и неэлектронной системой управления двигателя. DSE 7320 с автоматическим переключателем подходит для контроля генераторной установки. Контрольный прибор DSE 7320 также показывает состояние эксплуатационной готовности и исправности, автоматически выключает генератор и показывает неисправности на ЖК дисплее передней панели.

Стандартные спецификации

Микропроцессорное управление
С помощью жидкокристаллического дисплея 132 x 64 пиксель информацию легко прочесть.
Программное обеспечение ПК используется для передней панели.
Мембранная клавиатура и быстрая навигация по меню.
Система дистанционного управления, RS232, RS485, система смс оповещения.
Индикатор даты и времени, оповещение о выполняемых действиях.

Измерительные приборы	Схема защиты	Аварийное выключение
Двигатель	Аварийная сигнализация	Неисправность пуска
Скорость двигателя	Напряжение	Аварийная остановка
Давление подачи масла	Аккумулятор под напряжением	Низкий уровень масла
Температура охлаждающей жидкости	Неисправность оборудования	Высокая температура двигателя
Время выполнения операции	Низкий уровень топлива	Низкий уровень охлаждающей жидкости
Напряжение аккумулятора	Перегруз	Недостаточная скорость / слишком выскоая скорость
Двигатель	Обратная последовательность чередования фаз	Неравномерность частотной характеристики
Генератор	Предварительное оповещение	Слишком слабое / сильное напряжение
Напряжение	Низкий уровень масла	Датчик уровня масла
Ток	Высокая температура двигателя	Чередование фаз
Частота	Низкая температура двигателя	Электрический прибор
Ток заземления	Недостаточная скорость / слишком выскоая скорость	Замыкание на землю
кВ	Неравномерность частотной характеристики	Перегруз
Пф	Слишком слабое / сильное напряжение	Генератор под напряжением
кВА р.ч.	ECU оповещение
кВ.ч., кВА.ч., кВА р.ч.
Последовательность фаз
Информационная система
Напряжение (L-L, L-N
Частота

Опционные особенности

Выключение при высокой температуре масла
Выключение при низком уровне топлива
Оповещение при низком уровне топлива
Оповещение при высоком уровне топлива
МОДУЛИ РАСШИРЕНИЯ
Дополнительный модуль (2548)
релейный блок (2157)
Модуль управления вводом (2130)

Стандарты

Электрическая безопасность / электромагнитная совместимость
BS EN 60950 электрическое производственное оборудование
BS EN 61000-6-2 основные стандарты электромагн.совместимости
BS EN 61000-6-4 ЭМС стандарты на выбросы загрязняющих веществ

Прибор для зарядки аккумулятора

Аккумулятор батареи производится с переключателем режима питания с помощью SMD технологии и имеет высокую эффективность. Потребляемая сила тока составляет 5 ампер, а постоянное напряжение - 27.6 вольт. Используется для двигателей 198-264 вольт. Аккумулятор 2405 долговечен, имеет высокую эффективность, небольшой вес, возможно использовать цифровую визуализацию процессов. Обладает защитой от перегрузки и изменения полярности. Индикация зарядного и пускового тока.

Дополнительные опции

Двигатель

Выносной радиатор
Сигнализация низкого уровня охлаждающей жидкости
Подогреватель масла

Альтернатор

Противоконденсатный обогреватель обмоток
Альтернатор с высокой мощностью
Выходной автомат защиты

Системы контроля

Система автоматической синхронизации и управления мощностью
система параллельной работы с внешней сетью
панель дистанционного управления
Uzağa alarm paneli
Аварийный останов двигателя
Дистанционное управление через модем
Точка подключения заземления
Контроль тока зарядки
Четырехполюсный контактор

Аксессуары

Помпа ручного слива масла
Электропомпа для откачки масла
Кожух: Защита от атмосферных осадков и шумогашение
Адаптор воздушного канала (перед радиатором)
Приточно-вытяжные жалюзи с электроприводом
Тех. Комплект(по тех.уходу)
Комплект для технического обслуживания (1500/3000 моточасов)
Антифриз и смазочное масло двигателя(при работе в - 30С)
Автоматический коммутатор нагрузки

Варианты исполнения (контейнеры...)

Открытая группа	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)
	1 700	2 800	1 150	1 920
Группы с кожухом	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)
	3 050	4 000	1 300	2020

Дополнительные услуги

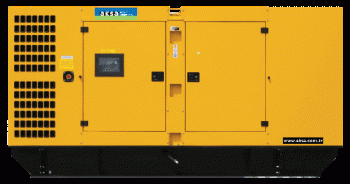

AK 61

Steel structures. (1)
Control panel is mounted on the baseframe . Located at the right side of the generator set (When you look at the Gen.Set. from Alternator) (2)
Corrosion-resistant locks and hinges. (3)
Exhaust system in the canopy. (4)
Lockable, large doors on each side. (5)
Sound proofing materials (6)
Base frame -fuel tank. (7)
Lifting Points. (8)

О продукте

Шумоизолирующие и защищающие от атмосферных воздействий покрытия генераторных установок компании АКСА удовлетворяют звуковым требованиям и обеспечивают оптимальную защиту от атмосферных воздействий. Специально разработанные шумоизолирующие кожухи идеально подходят для октрытой генераторной установки для обеспечения легкого доступа при сервисном и гарантийном обслуживании, взаимозаменяемые компоненты позволяют выполнить ремонт на месте. Покрытие спроектировано таким образом, чтобы оптимизировать эффективность охлаждения генераторной установки.

Стандартные спецификации

Небольшой размер корпуса, низкопрофильный дизайн
Корпус, генераторная установка, выхлопная система предварительно собраны, включены в комплект поставки
Корпус изготовлен из стали, сталь обработана порошковым материалом
Пламеостанавливающая пена
Легкий доступ ко всем пунктам обслуживания
Выхлопная система в кожухе
Большие двери на каждой стороне
Окно контрольной панели в закрывающейся двери
Кнопка аварийной остановки находится с внешней стороны корпуса
Альтернатор вентилятора и аккумулятора закрыт для доступа
Доступ к аккумулятору и к топливному баку только через закрывающуюся дверь
Точки подъема на опорной раме
Данные опции отвечают Вашим требованиям
АКСА проверяет свои генераторные установки на уровень шума в соответствии с директивами 2000/14/ЕС. Результаты испытания были приняты уполномоченным органом СЗУ Тест
