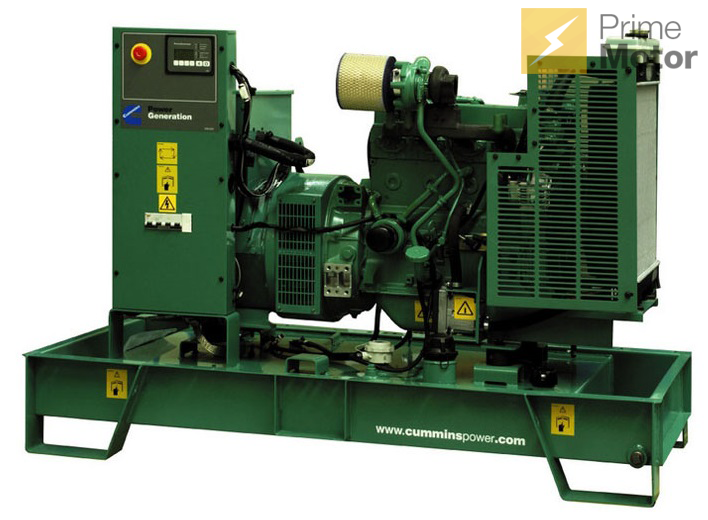

Дизельный генератор CUMMINS C33D5

Дизельный генератор CUMMINS C33D5
Мощность, кВт: 24
Двигатель: CUMMINS
Напряжение, В: 400/230
Кол-во фаз: 3
Емкость топл. бака, л: 175
Расход топлива: 4.9
Габариты, мм: 176x93x125
Вес, кг: 875
1006178 руб.
Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт 24
Страна производитель
Резервная мощность, кВа 30
Количество фаз 3
Напряжение, В 400/230
Панель управления PCC 1.1
Емкость топл. бака, л 175
Расход топлива 75% нагрузка, л 4.9
Габариты в открытом исполнении (дхшхв), мм 176x93x125
Габариты в кожухе (дхшхв), мм 225x97x162
Вес в открытом исполнении, кг 875
Вес в шумозащитном всепогодном кожухе, кг 1235
Характеристики двигателя
Производитель CUMMINS
Модель X3.3-G1
Частота вращения, об/мин 1500
Технические характеристики генератора переменного тока
Производитель Stamford
Модель PI144G

Описание

Дизельный генератор Cummins C33D5 легко справляется с пиковыми нагрузками и при их изменении обеспечивает стабильное напряжение. Имеет пониженный уровень шумового фона и соответствует самым строгим требованиям к токсичности отработавших газов. КПД генераторной установки – 32,7%.



Область применения дизельного генератора C33D5

Дизельный генератор Cummins C33D5 гарантирует качество переменного тока, как в основном режиме, так и при аварийном включении. В первом случае применяется в строительстве, агропромышленном производстве, при лесозаготовках. В резервном режиме обеспечивает электроэнергией офисы, магазины, СТО, больницы, объекты связи.



Особенности конструкции дизельной электростанции

В состав электростанции Cummins C33D5 входят:

  • Утяжеленная стальная рама, в основании которой встроен топливный бак объемом 144 л. В ее конструкции предусмотрены гнезда для вилочного погрузчика и антивибрационная развязка.
  • Дизельный двигатель с водяным охлаждением модели X3.3G1. Четырехтактный, с компоновкой – 4 цилиндра в ряд. С естественным поступлением воздуха для охлаждения. Оснащен датчиками защиты и контроля, механическим регулятором оборотов и сухим воздушным фильтром.
  • Радиатор с охлаждающим вентилятором, термостатом и водяным насосом, управляемым механическим приводом.
  • Альтернатор Stamford с вращающимся возбудителем и автоматическим регулятором напряжения. Синхронный, бесщеточный, с одним опорным подшипником и собственным вентилятором. Герметично защищен стальными экранами.
  • АКБ на 12 В для пуска двигателя, зарядный генератор постоянного тока, электростартер.
  • Панель управления в виде микропроцессорного блока.
  • Промышленный глушитель, поставляемый в незакрепленном виде вместе с установочным комплектом.



Особенности использования дизельного генератора Cummins C33D5

Данный д в открытом исполнении инсталлируется в помещении, оборудованном вентиляционными проемами и отверстием для отвода отработанных газов. При этом обеспечивается свободный подход к основным узлам и деталям установки, пожарная сигнализация и заземление.

Если дизельный генератор Cummins C33D5 будет устанавливаться на улице, для него изготавливается всепогодный кожух или блок-контейнер.



Базовая комплектация

  • Стальная сварная рама с виброопорами
  • Топливный бак в раме ДГУ
  • Двигатель с навесным оборудованием
  • Стандартный радиатор системы охлаждения
  • Генератор (бесщёточный, одноопорный)
  • Зарядный генератор 12 В
  • Аккумуляторная батарея (с проводами и клеммами) 12 В
  • Панель управления PCC 1.1
  • Электростартер
  • Выходной автомат защиты (автоматический выключатель) 50 А
  • Воздушный фильтр для работы в нормальных условиях
  • Система топливоподачи с фильтрацией
  • Система смазки с фильтрацией
  • Система защиты по низкому давлению масла
  • Система защиты по низкому уровню охлаждающей жидкости
  • Механический регулятор оборотов
  • Промышленный глушитель (открытое исполнение)
  • Низкошумный глушитель (исполнение в кожухе)
  • Защитные решётки на горячие части двигателя
  • Инструкция по эксплуатации на русском языке
  • Предпродажная подготовка
  • Заводской тест





Двигатель Cummins X3.3-G1


На электростанциях Cummins C33D5 используется двигатель с водяным охлаждением, оснащённой системой контроля и защиты.
Генератор    Производитель Stamford.
Используется безщеточный генератор переменного тока, что исключает необходимость его частого обслуживания.



Топливная система

Топливный бак встроенный в раму дизель-генератора Cummins C33D5 оснащён топливным фильтром и рассчитан на снабжение двигателя топливом в течение 8 часов непрерывной работы агрегата. Допускается установка отдельно стоящих дополнительных топливных баков. Для закачки топлива из дополнительных баков в основном могут быть установлены ручной и автоматический топливные насосы.



Система охлаждения генератора

Система охлаждения двигателя Cummins состоит из радиатора, вентилятора, водяного насоса и термостата. Вентилятор обеспечиваетохлаждение поверхности двигателя и генератора. Кроме того, у генератора имеется собственный охлаждающий вентилятор.



Система постоянного тока

В зависимости от типа электростанции Cummins C33D5 для запуска и питания встроенной системы управления и контроля используются аккумуляторные батареи напряжением 12 и 24 В. Для подзарядки аккумулятора во время работы дизель-генератора на агрегате установлен зарядный генератор (генератор постоянного тока). Для зарядки батарей при неработающем ДГУ в качестве опции может быть дополнительно установлено зарядное устройство с питанием от внешней сети.

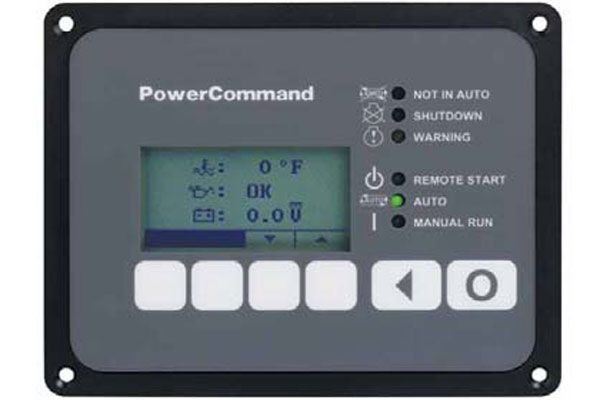

Панель управления

Панель управления PowerCommand 1.1 представляет собой микропроцессорную систему, предназначенную для выполнения функций управления ДГУ и контроля ее рабочих параметров.















Интерфейсы подключения мониторинга и управления

  • RS-485 (ModBUS RTU) — опция

Сигналы тревожной сигнализации

  • Неудачный запуск
  • Высокая температура охлаждающей жидкости
  • Низкое давления масла
  • Превышение оборотов двигателя
  • Общее предупреждение
  • Общая неисправность
  • Низкая частота вращения двигателя
  • Низкое/высокое напряжение АКБ
  • Отсутствие напряжения с зарядного генератора
  • Низкое/высокое напряжение с силового генератора переменного тока

Индикация и измерение

  • Вольтметр
  • Амперметр
  • Тахометр
  • Частотомер
  • Счетчик наработки
  • Индикация температуры охлаждающей жидкости
  • Индикация давления масла
  • Вольтметр АКБ

Возможности настройки и регулировки

  • Регулировка напряжения
  • Регулировка частоты вращения двигателя
  • Задержка отключения установки для охлаждения
  • Журнал неисправностей
  • Возможность установки пароля

Возможности управления

  • Кнопка аварийного останова
  • Выбор режима работы «Ручной/Авто»
  • Останов по низкому напряжению

Возможность внешнего управления

  • Сухие контакты для аварийного останова

  • Сухие контакты для запуска

Дополнительные опции

Варианты исполнения (контейнеры...)

Открытое исполнение Вес (кг.) Длина (мм.) Ширина (мм.) Высота (мм.) Емкость бака (L.) Стоимость (руб.)
875 1 760 930 1 250 175 Свяжитесь с менеджером

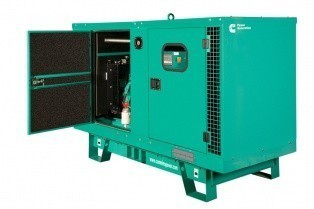

В шумозащитном кожухе Вес (кг.) Длина (мм.) Ширина (мм.) Высота (мм.) Емкость бака (L.) Стоимость (руб.)
1235 2250 970 1 620 175 Свяжитесь с менеджером
