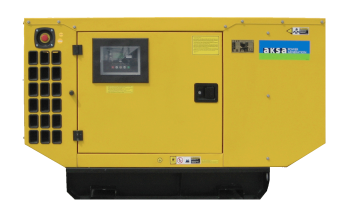

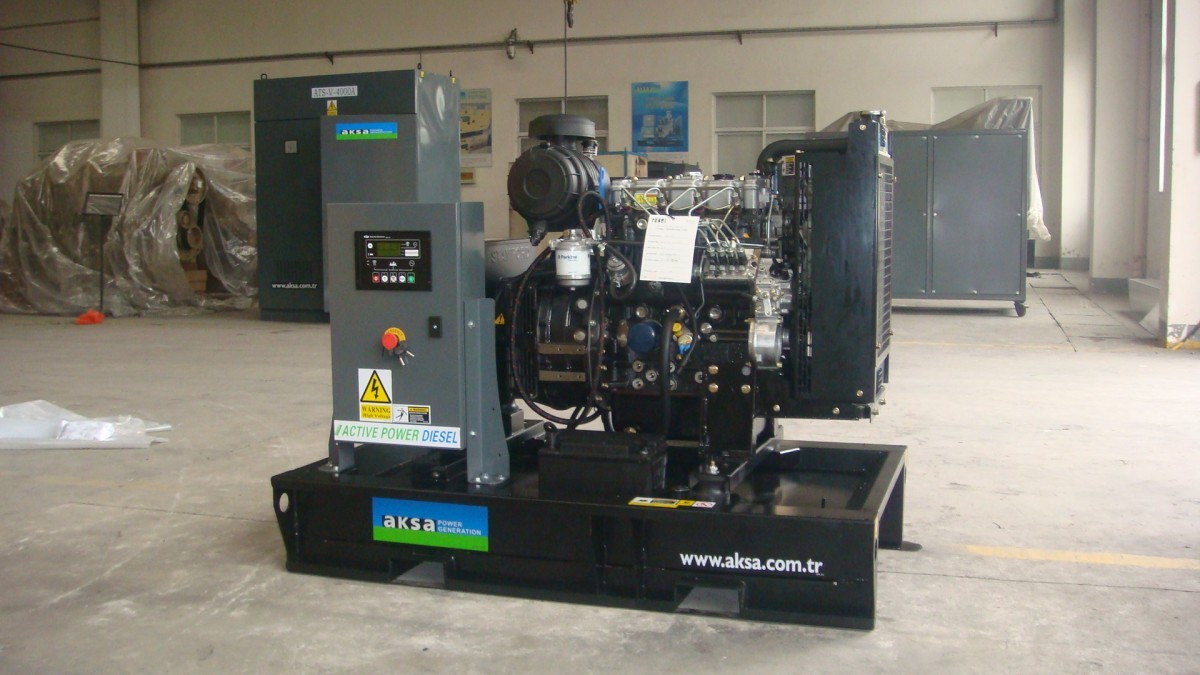

Дизельный генератор AKSA AJD 33

Дизельный генератор AKSA AJD 33
Мощность, кВт: 24
Двигатель: John Deere
Напряжение, В: 400/230
Кол-во фаз: 3
Емкость топл. бака, л: 70
Расход топлива: 6.8
Габариты, мм: 1490x900x1223
Вес, кг: 720
795600 руб.
Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт 24
Страна производитель
Резервная мощность, кВа 33
Количество фаз 3
Напряжение, В 400/230
Тип запуска Ручной
Панель управления DSE (модель 6020)
Емкость топл. бака, л 70
Расход топлива 100% нагрузка, л 6.8
Расход топлива 75% нагрузка, л 5.2
Расход топлива 50% нагрузка, л 3.6
Габариты в открытом исполнении (дхшхв), мм 1490x900x1223
Габариты в кожухе (дхшхв), мм 2100x960x1370
Вес в открытом исполнении, кг 720
Вес в шумозащитном всепогодном кожухе, кг 900
Характеристики двигателя
Производитель John Deere
Модель 3029 D
Частота вращения, об/мин 1500
Объем двигателя, л 2.9
Диаметр и ход поршня, мм 106 X 110
Степень сжатия 17,2:1
Емкость масла 6
Объем охлаждающей жидкости, л 15.5
Технические характеристики генератора переменного тока
Производитель Mecc Alte
Модель ECO 28-VL/4
Частота, Гц 50
Мощность, кВа 30
Сила тока, Ампер 43

Описание

Дизельная электростанция AKSA AJD 33, работающая на дизельном топливе, произведена в Турции. Сложные погодные условия не являются преградой для быстрого запуска и продолжительной устойчивой работы этого агрегата – он специально разработан для надежной работы в тяжелых условиях.



Область применения дизельного генератора AKSA AJD 33

  • Индустриальный класс дизельного генератора позволяет использовать его в качестве источника питания:
  • основного;
  • вспомогательного;
  • резервного.

Мощность дизельного генератора позволяет осуществлять бесперебойную энергоподачу на промышленный объект, строительную площадку, коттедж, животноводческую ферму, аграрный комплекс.



Особенности конструкции AKSA AJD 33

Конструктивные особенности дизельной электростанции марки AJD 33 заключаются в следующем:

  • для работы мотора можно использовать топливо низкого качества;
  • дизельный генератор прост и надежен – это делает его техобслуживание доступным в любых условиях;
  • усиленный радиатор из алюминия рассчитан на работу вплоть до +50 градусов Цельсия;
  • защитные решетки установлены на радиаторе, а также оберегают все вращающиеся элементы;
  • топливо подвергается двойной фильтрации, для этого имеется встроенный водоотделитель;
  • на топливном баке легко отслеживается уровень топлива по имеющемуся указателю;
  • двигатель генератора оснащен водяным охлаждением.

Все это обеспечивает не только надежность генерирующей станции, но и ее экономичность.



Дополнительные опции электростанции AJD 33

Возможности дизельного генератора AKSA AJD 33 можно расширить наличием дополнительных опций. В качестве основных можно назвать оснащение:

  • шумо- и влагозащитным кожухом – без него габариты агрегата составляют 1,5*0,9*1,22 м, кожух увеличивает габариты незначительно – до 2,1*0,91*1,37 м. В кожухе предусмотрены специальные дверцы, обеспечивающие доступ к основным узлам оборудования;
  • пульты удаленного мониторинга и управления работой;
  • подогреватель охлаждающей жидкости – для обеспечения быстрого запуска при температуре достигающей -30 градусов Цельсия;
  • дополнительные баки для топлива, которые могут работать как в ручном, так и автоматическом режимах;
  • глушители, оснащенные гибким переходником и рассчитанные на 29 и 40 дБ.

Дизельная электростанции AKSA, относящиеся к марке AJD, хорошо зарекомендовали себя при работе в России, они наиболее приспособлены для наших трудных климатических условий.



Базовая комплектация

  • Дизельный двигатель с водяным охлаждением, для использования в тяжелых условиях
  • Радиатор с механическим вентилятором
  • Защитная решетка вентилятора и вращающихся деталей
  • Электрический стартер и зарядное устройство альтернатора
  • Пусковой аккумулятор (свинцово-кислотный) с кабелями
  • Кожух двигателя
  • Опорная рама, несущий топливный бак и антиглушитель колебаний
  • Шланг топливной системы
  • Одноподшипниковый альтернатор, класс Н
  • Шумоглушитель и гибкий стальной компенсатор поставляются отдельно
  • Зарядное устройство
  • Руководство к использованию и установке
  • Выходной автомат защиты

Панель управления

  • 1) Дисплей с основными показателями
  • 2) Кнопка прокрутки дисплея
  • 3) Кнопка для открытия страницы с информацией
  • 4) Общий сигнальный индикатор при неисправности
  • 5) Индикаторы текущего состояния
  • 6) Кнопки выбора режимов



Приборы входящие в состав дизельного генератора

  • DSE (модель 6020) — автоматический информационный модуль (сбор и вывод основных показателей).
  • Зарядное устройство ввода 198-264 вольт, выход: 27,6В 5А (24В) или 13,8 Вольт 5А (12В)
  • Кнопка аварийной остановки и предохранители для цепей управления



Конструкция и покраска генератора

Все компоненты корпуса дизельного генератора AJD 33 из листовой стали. Сталь предварительно обработана химическим фосфатом, что обеспечивает коррозионностойкую поверхность. Полиэфирный композиционный порошок, применяемый на финальном этапе, делает покрытие блестящим и чрезвычайно долговечным. Закрываемые двери обеспечивают удобный доступ к внутренней части.



Монтаж

Панель управления смонтирована на опорной раме со стальной подставкой. Она расположена на правой стороне генераторной установки (если смотреть от Альтернатора)



Блок управления генератором

DSE 6020 - это стандартный модуль управления для дизельных и газовых генераторов производства компании АКСА (мощностью до 200 кВа), предназначенный для запуска и остановки  генераторов. Модуль DSE 6020 был разработан для мониторинга частоты, напряжения тока, давления моторного масла, температуры охлаждающей жидкости, времени работы электростанции. Модуль контролирует напряжение основной электросети и способен сделать переключение на генератор при отключении основного питания. DSE 6020 непрерывно мониторит рабочее состояние и неисправности, автоматически выключая генератор в случае обнаружения таковых. На LCD дисплее будет выводиться информация о характере неисправности.



Составные части блока управления дизельной электростанцией:

  • Микропроцессор.
  • LCD дисплей (делает информацию удобной для восприятия).
  • 4-уровневый, 64 x 132 пикселей дисплей.
  • Автоматический переключатель между основной сетью и генератором.
  • Ручное управление на основной панели (удобное, интуитивно понятное управление)
  • Дистанционный запуск.
  • Журнал событий — запись по времени всех действий.
  • Элементы управления: Стоп/Сброс, Ручной, Авто, Тест, Пуск, Дополнительные кнопки. Дополнительные кнопки рядом с ЖК-дисплеем используется для прокрутки ннформации на дисплее.



Измерительные показатели (обозначение)

Двигатель Генератор Сеть
Engine speed Частота вращения двигателя Voltage (L-L, L-N) Напряжение (L-L, L-N) Voltage (L-L, L-N) Напряжение (L-L, L-N)
Oil pressure Давление масла Current (L1-L2-L3) Ток (L1-L2-L3) Frequency Частота
Coolant temperature Температура охлаждающей жидкости Frequency Частота Mains ready Сеть готова
Run time Время работы     Mains enabled Сеть включена
        Gen. Set ready Генератор готов
        Gen. Set enabled Генератор подключен



Индикаторы ошибок (обозначение)

Warning (Предупреждение) Shut downs (внезапное отключение генератора)
Charge failure Сбой зарядки Fail to start Ошибка при запуске
Battery Low/High voltage Батарея в низком/высоком напряжении Emergency stop Аварийная остановка
Fail to stop Невозможно остановить Low oil pressure Низкое давление масла
Low /High generator voltage Выше/ниже допустимого напряжения High coolant temperature Высокая температура охлаждающей жидкости
Under/over generator frequency Ниже/выше частоты работы генератора Over /Under speed Выше/ниже допустимой скорости
Over /Under speed Ниже/выше допустимой скорости Under/over generator frequency Выше/ниже допустимой частоты работы генератора
Low oil pressure Низкое давление масла Under/over generator voltage Выше/ниже допустимого напряжения
High coolant temperature Высокая температура охлаждающей жидкости Coolant temperature sensor open Открыт датчик температуры охлаждающей жидкости



Опционные особенности:

  • Настраиваемые (гибкие) датчики — можно задавать допустимые параметры температуры, давления, также в процентах (предупреждения, экстренного выключения, отключения электросети).
  • Возможность подключения к компьютеру по USB кабелю (задавать параметры и контролировать работу генератора)



Стандарты

  • Elecrical Safety / EMC compatibility BS EN 60950 Electrical business equipment.
  • BS EN 61000-6-2 EMC immunity standard.
  • BS EN 61000-6-4 EMC emission standard

***

EMC — электромагнитная совместимость технических средств — способность технических средств одновременно функционировать в реальных условиях эксплуатации с требуемым качеством при воздействии на них непреднамеренных электромагнитных помех и не создавать недопустимых электромагнитных помех другим техническим средствам.

EN 61000-6-2 Электромагнитная совместимость. Часть 6-2. Общие стандарты. Помехоустойчивость к промышленной окружающей среде;

EN 61000-6-4 Электромагнитная совместимость. Часть 6-4. Общие стандарты. Стандарт на излучение к промышленной окружающей среде.



Прибор для зарядки аккумулятора

Зарядное устройство для дизельного генератора AKSA AJD 33 изготавливается с переключением режимов по технологии SMD, имея высокую эффективность. Модель зарядного устройства обладает следующими характеристиками: 5 ампер, 13,8 В для 12-вольтовой и 27,6 В для 24-вольтных . Вход 198 - 264 вольт переменного тока. Proline 1205/2405 — данное зарядное устройство имеет высокую эффективность, длительный срок службы, низкий уровень отказов, легкий вес и устойчиво к перегреву.



Дополнительные опции

Двигатель

  • Выносной радиатор
  • Фильтр отделения водной фракции от топлива
  • Webasto



Альтернатор

  • Противоконденсатный обогреватель



Система управления

  • Обязанности амперметр



Автоматический переключатель

  • Три полюса контактора
  • Четырехполюсный контактор
  • Три или четыре полюсный двигатель работает выключатель



Прочие аксессуары

  • Контроль тока зарядки
  • Автоматическая система подкачки топлива
  • Помпа ручного слива масла
  • Кожух: Защита от атмосферных осадков и шумогашение
  • Прицеп
  • Тех. Комплект(по тех.уходу)

Варианты исполнения (контейнеры...)

Открытая группа Вес (кг.) Длина (мм.) Ширина (мм.) Высота (мм.) Емкость топливного бака (L.)
720 1 490 900 1 223 70
Группы с кожухом Вес (кг.) Длина (мм.) Ширина (мм.) Высота (мм.) Емкость топливного бака (L.)
900 2 100 960 1370 70

Дополнительные услуги



AK 20



  • Steel structures (1)
  • Emergency stop push button (2)
  • Control panel is right side of the set. (3)
  • Corrosion-resistant locks and hinges (4)
  • Sump drains valves (5)
  • Sound proof foam metarial (6)
  • Base frame -tank (7)


О товаре

Шумоизолирующие и защищающие от атмосферных воздействий покрытия генераторных установок компании АКСА удовлетворяют звуковым требованиям и обеспечивают оптимальную защиту от атмосферных воздействий. Специально разработанные шумоизолирующие кожухи идеально подходят для октрытой генераторной установки для обеспечения легкого доступа при сервисном и гарантийном обслуживании, взаимозаменяемые компоненты позволяют выполнить ремонт на месте. Покрытие спроектировано таким образом, чтобы оптимизировать эффективность охлаждения генераторной установки.


Стандартные спецификации

  • Небольшой размер корпуса, низкопрофильный дизайн
  • Корпус, генераторная установка, выхлопная система предварительно собраны, включены в комплект поставки
  • Корпус изготовлен из стали, сталь обработана порошковым материалом
  • пламеостанавливающая пена
  • Легкий доступ ко всем пунктам обслуживания
  • Выхлопная система в кожухе
  • Большие двери на каждой стороне
  • Окно контрольной панели в закрывающейся двери
  • Кнопка аварийной остановки находится с внешней стороны корпуса
  • Альтернатор вентилятора и аккумулятора закрыт для доступа
  • Доступ к аккумулятору и к топливному баку только через закрывающуюся дверь
  • Точки подъема на опорной раме
  • Данные опции отвечают Вашим требованиям
  • АКСА проверяет свои генераторные установки на уровень шума в соответствии с директивами 2000/14/ЕС. Результаты испытания были приняты уполномоченным органом СЗУ Тест

Серийная модель кожуха AK 20
Ширина мм. 960
Длина (мм.) мм. 2100
высота (мм.) мм. 1370
Емкость топливного бака L. 70
