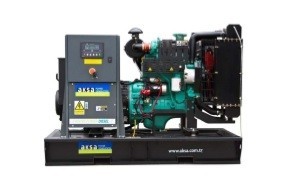

Дизельный генератор AKSA APD 66 C

Дизельный генератор AKSA APD 66 C
Мощность, кВт: 48
Двигатель: CUMMINS
Напряжение, В: 400/230
Кол-во фаз: 3
Емкость топл. бака, л: 152
Расход топлива: 12.9
Габариты, мм: 1860*900*1381
Вес, кг: 960
865800 руб.
Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт 48
Страна производитель
Резервная мощность, кВа 60
Количество фаз 3
Напряжение, В 400/230
Тип запуска Ручной
Панель управления DSE (модель 6020)
Емкость топл. бака, л 152
Расход топлива 100% нагрузка, л 12.9
Габариты в открытом исполнении (дхшхв), мм 1860*900*1381
Габариты в кожухе (дхшхв), мм 2494*963*1542
Вес в открытом исполнении, кг 960
Вес в шумозащитном всепогодном кожухе, кг 1280
Характеристики двигателя
Производитель CUMMINS
Модель 4BTA3.9G2
Частота вращения, об/мин 1500
Объем двигателя, л 3.9
Диаметр и ход поршня, мм 102x120
Степень сжатия 17.3:1
Емкость масла 10.9
Объем охлаждающей жидкости, л 19.9
Технические характеристики генератора переменного тока
Производитель AKSA
Класс изоляции Класс H

Описание

  • Напряжение – 400/230 В, частота – 50 Гц.
  • Резервная мощность – 53 кВт; основная – 48 кВт.
  • Охлаждение двигателя – жидкостное.
  • Моторесурс до первого капремонта – 30 000 моточасов.
  • Вес станции на раме – 960 кг, в кожухе – 1280 кг.
  • Габариты на раме (ДхШхВ) –1,86х0,90х1,38 м; в кожухе – 2,50х0,97х1,54 м



Область применения

Дизель генератор AKSA APD 66С, поставленный на шасси, работает на строительстве дорожных объектов, на лесозаготовительных участках, в аграрном секторе. Активно используется городскими аварийными службами. Как источник резервного электропитания востребован банками, медицинскими центрами, торговыми сетями.



Особенности конструкции

Независимая дизель электростанция APD 66С размещается на стальной несущей раме, внутри которой предусмотрен сварной топливный бак объемом 154 литра. На поверхности основания закреплены амортизационные подушки. Двигатель и

альтернатор соединяются в силовой блок посредством гибкой демпферной муфты. Системы топливоподачи и смазки оснащены фильтрацией.

В базовую комплектацию установки входят:

  • 4-х тактный мотор Cummins China (4-цилиндровый, рядный)
  • сухой воздушный фильтр
  • электростартер
  • пусковая АКБ и зарядный генератор
  • радиаторная система охлаждения с вентилятором и термостатом
  • синхронный одноопорный альтернатор Aksa
  • универсальный контроллер DSE 6020
  • глушитель

По согласованию с клиентом ДГУ может иметь разную степень автоматизации. Первая из них предполагает ручной запуск и используется в непрерывном режиме эксплуатации. Вторая необходима для резервирования сети и должна оснащаться автоматическим вводом (АВР). Третья степень дополняется системой автоматической дозаправки.



Особенности эксплуатации дизельного генератора AKSA APD 66С

Специфика использования модели будет полностью зависеть от варианта исполнения. Для открытой ДГУ понадобится подготовка специального помещения, в котором обязательны вентиляционные проемы и отверстие для газовыхлопной трубы. Для электростанций, пакетированных в шумозащитный кожух или блок-контейнер, потребуется открытая бетонная площадка.

Не исключается вариант работы генераторов в параллельном режиме. При этом должны соблюдаться противопожарные нормативы и производиться заземление.



Базовая комплектация

  • Дизельный двигатель с водяным охлаждением, для использования в тяжелых условиях
  • Радиатор с механическим вентилятором
  • Защитная решетка вентилятора и вращающихся деталей
  • Электрический стартер и зарядное устройство альтернатора
  • Пусковой аккумулятор (свинцово-кислотный) с кабелями
  • Кожух двигателя
  • Опорная рама, несущий топливный бак и антиглушитель колебаний
  • Шланг топливной системы
  • Одноподшипниковый альтернатор, класс Н
  • Шумоглушитель и гибкий стальной компенсатор поставляются отдельно
  • Зарядное устройство
  • Руководство к использованию и установке
  • Выходной автомат защиты

Панель управления

  • 1) Дисплей с основными показателями
  • 2) Кнопка прокрутки дисплея
  • 3) Кнопка для открытия страницы с информацией
  • 4) Общий сигнальный индикатор при неисправности
  • 5) Индикаторы текущего состояния
  • 6) Кнопки выбора режимов



Приборы

  • DSE (модель 6020) — автоматический информационный модуль (сбор и вывод основных показателей).
  • Зарядное устройство ввода 198-264 вольт, выход: 27,6В 5А (24В) или 13,8 Вольт 5А (12В)
  • Кнопка аварийной остановки и предохранители для цепей управления



Конструкция и покраска

Все компоненты корпуса из листовой стали. Сталь предварительно обработана химическим фосфатом, что обеспечивает коррозионностойкую поверхность. Полиэфирный композиционный порошок, применяемый на финальном этапе, делает покрытие блестящим и чрезвычайно долговечным. Закрываемые двери обеспечивают удобный доступ к внутренней части.



Монтаж

Панель управления смонтирована на опорной раме со стальной подставкой. Она расположена на правой стороне генераторной установки (если смотреть от Альтернатора)



Блок управления генератором

DSE 6020 - это стандартный модуль управления для дизельных и газовых генераторов производства компании АКСА (мощностью до 200 кВа), предназначенный для запуска и остановки  генераторов. Модуль DSE 6020 был разработан для мониторинга частоты, напряжения тока, давления моторного масла, температуры охлаждающей жидкости, времени работы электростанции. Модуль контролирует напряжение основной электросети и способен сделать переключение на генератор при отключении основного питания. DSE 6020 непрерывно мониторит рабочее состояние и неисправности, автоматически выключая генератор в случае обнаружения таковых. На LCD дисплее будет выводиться информация о характере неисправности.



Составные части блока управления:

  • Микропроцессор.
  • LCD дисплей (делает информацию удобной для восприятия).
  • 4-уровневый, 64 x 132 пикселей дисплей.
  • Автоматический переключатель между основной сетью и генератором.
  • Ручное управление на основной панели (удобное, интуитивно понятное управление)
  • Дистанционный запуск.
  • Журнал событий — запись по времени всех действий.
  • Элементы управления: Стоп/Сброс, Ручной, Авто, Тест, Пуск, Дополнительные кнопки. Дополнительные кнопки рядом с ЖК-дисплеем используется для прокрутки ннформации на дисплее.



Измерительные показатели (обозначение)

Двигатель Генератор Сеть
Engine speed Частота вращения двигателя Voltage (L-L, L-N) Напряжение (L-L, L-N) Voltage (L-L, L-N) Напряжение (L-L, L-N)
Oil pressure Давление масла Current (L1-L2-L3) Ток (L1-L2-L3) Frequency Частота
Coolant temperature Температура охлаждающей жидкости Frequency Частота Mains ready Сеть готова
Run time Время работы     Mains enabled Сеть включена
        Gen. Set ready Генератор готов
        Gen. Set enabled Генератор подключен



Индикаторы ошибок (обозначение)

Warning (Предупреждение) Shut downs (внезапное отключение генератора)
Charge failure Сбой зарядки Fail to start Ошибка при запуске
Battery Low/High voltage Батарея в низком/высоком напряжении Emergency stop Аварийная остановка
Fail to stop Невозможно остановить Low oil pressure Низкое давление масла
Low /High generator voltage Выше/ниже допустимого напряжения High coolant temperature Высокая температура охлаждающей жидкости
Under/over generator frequency Ниже/выше частоты работы генератора Over /Under speed Выше/ниже допустимой скорости
Over /Under speed Ниже/выше допустимой скорости Under/over generator frequency Выше/ниже допустимой частоты работы генератора
Low oil pressure Низкое давление масла Under/over generator voltage Выше/ниже допустимого напряжения
High coolant temperature Высокая температура охлаждающей жидкости Coolant temperature sensor open Открыт датчик температуры охлаждающей жидкости



Опционные особенности:

  • Настраиваемые (гибкие) датчики — можно задавать допустимые параметры температуры, давления, также в процентах (предупреждения, экстренного выключения, отключения электросети).
  • Возможность подключения к компьютеру по USB кабелю (задавать параметры и контролировать работу генератора)



Стандарты

  • Elecrical Safety / EMC compatibility BS EN 60950 Electrical business equipment.
  • BS EN 61000-6-2 EMC immunity standard.
  • BS EN 61000-6-4 EMC emission standard

***

EMC — электромагнитная совместимость технических средств — способность технических средств одновременно функционировать в реальных условиях эксплуатации с требуемым качеством при воздействии на них непреднамеренных электромагнитных помех и не создавать недопустимых электромагнитных помех другим техническим средствам.

EN 61000-6-2 Электромагнитная совместимость. Часть 6-2. Общие стандарты. Помехоустойчивость к промышленной окружающей среде;

EN 61000-6-4 Электромагнитная совместимость. Часть 6-4. Общие стандарты. Стандарт на излучение к промышленной окружающей среде.



Прибор для зарядки аккумулятора

Зарядное устройство изготавливается с переключением режимов по технологии SMD, имея высокую эффективность. Модель зарядного устройства обладает следующими характеристиками: 5 ампер, 13,8 В для 12-вольтовой и 27,6 В для 24-вольтных . Вход 198 - 264 вольт переменного тока. Proline 1205/2405 — данное зарядное устройство имеет высокую эффективность, длительный срок службы, низкий уровень отказов, легкий вес и устойчиво к перегреву.



Дополнительные опции

Двигатель

  • Выносной радиатор
  • Фильтр отделения водной фракции от топлива
  • Webasto



Альтернатор

  • Противоконденсатный обогреватель



Система управления

  • Обязанности амперметр



Автоматический переключатель

  • Три полюса контактора
  • Четырехполюсный контактор
  • Три или четыре полюсный двигатель работает выключатель



Прочие аксессуары

  • Контроль тока зарядки
  • Автоматическая система подкачки топлива
  • Помпа ручного слива масла
  • Кожух: Защита от атмосферных осадков и шумогашение
  • Прицеп
  • Тех. Комплект(по тех.уходу)
