Технические характеристики генераторной установки | |||||
Основная мощность, кВт | 40 | ||||
Страна производитель | |||||
Резервная мощность, кВа | 55 | ||||
Количество фаз | 3 | ||||
Напряжение, В | 400/230 | ||||
Тип запуска | Ручной | ||||
Панель управления | DSE (модель 6020) | ||||
Емкость топл. бака, л | 105 | ||||
Расход топлива 100% нагрузка, л | 12.8 | ||||
Расход топлива 75% нагрузка, л | 9.5 | ||||
Расход топлива 50% нагрузка, л | 6.5 | ||||
Габариты в открытом исполнении (дхшхв), мм | 1780x950x1198 | ||||
Габариты в кожухе (дхшхв), мм | 2470x1010x1461 | ||||
Вес в открытом исполнении, кг | 870 | ||||
Вес в шумозащитном всепогодном кожухе, кг | 1140 |
Характеристики двигателя | |||||
Производитель | CUMMINS | ||||
Модель | S3,8-G6 | ||||
Частота вращения, об/мин | 1500 | ||||
Объем двигателя, л | 3.8 | ||||
Диаметр и ход поршня, мм | 97 x 128 | ||||
Степень сжатия | 17,5:1 | ||||
Емкость масла | 11 | ||||
Объем охлаждающей жидкости, л | 14.5 |
Технические характеристики генератора переменного тока | |
Производитель | Mecc Alte |
Модель | ECO 32-1L/4 |
Частота, Гц | 50 |
Мощность, кВа | 50 |
Двигатель Cummins, модель S3,8-G6
Альтернатор Mecc Alte, модель ECO 32-1L/4
Система управления P 602
Вырабатываемая номинальная мощность в 40 кВт дает возможность бесперебойной энергоподачи на крупные промышленные, социальные и бытовые объекты. Топливный бак, вмещающий 100 литров топлива, дает возможность длительной работы без дополнительной заправки – при 100% нагрузке расходуется 8,4 литра в час. Агрегат используется в качестве основного, вспомогательного и резервного источника энергоподачи.
При кратковременной пиковой нагрузке возможна работа с мощностью 44 кВт. Работа при потреблении такого количества электроэнергии возможна исключительно в качестве резервного оборудования, и продолжаться она может не более часа из 10,5 часов при замещении основной энергоподачи.
Надежную работу агрегата обеспечивают следующие конструктивные особенности:
Указанные характеристики выводят агрегат в число оборудования, способного работать как в условиях Крайнего Севера и Сибири, так и в степных засушливых районах, для которых характерны длительные периоды с высокой температурой воздуха.

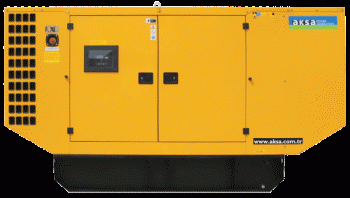

Агрегат можно размещать как в закрытых помещениях, так и на открытых пространствах. В последнем случае рекомендовано использование шумо- и влагозащитного кожуха, в котором обустроены отверстия для беспрепятственного доступа к основным узлам при проведении техобслуживания.
Оборудование безопасно при эксплуатации – радиатор, вращающиеся детали и горячие элементы двигателя имеют защитные решетки. При наличии панели переключения нагрузки управление работой и мониторинг агрегата производится в автоматическом режиме, без участия оператора. Имеется система оповещения о возникающих неполадках.
Все компоненты корпуса из листовой стали. Сталь предварительно обработана химическим фосфатом, что обеспечивает коррозионностойкую поверхность. Полиэфирный композиционный порошок, применяемый на финальном этапе, делает покрытие блестящим и чрезвычайно долговечным. Закрываемые двери обеспечивают удобный доступ к внутренней части.

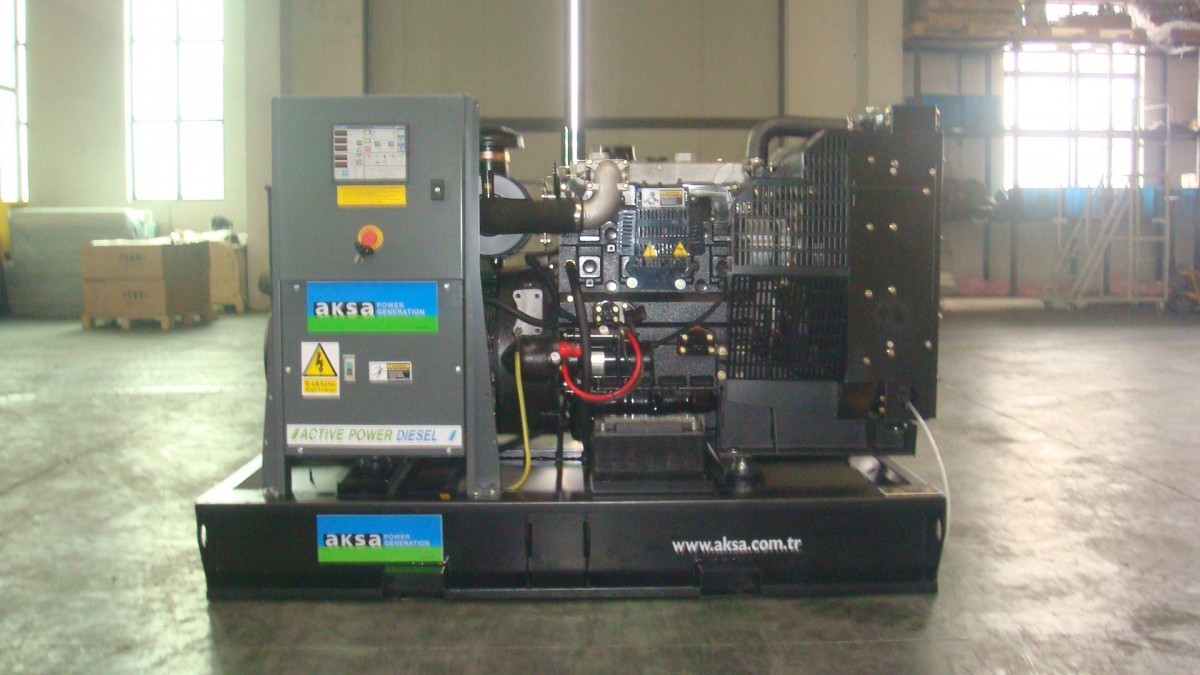

Панель управления смонтирована на опорной раме со стальной подставкой. Она расположена на правой стороне генераторной установки (если смотреть от Альтернатора)
DSE 6020 - это стандартный модуль управления для дизельных и газовых генераторов производства компании АКСА (мощностью до 200 кВа), предназначенный для запуска и остановки генераторов. Модуль DSE 6020 был разработан для мониторинга частоты, напряжения тока, давления моторного масла, температуры охлаждающей жидкости, времени работы электростанции. Модуль контролирует напряжение основной электросети и способен сделать переключение на генератор при отключении основного питания. DSE 6020 непрерывно мониторит рабочее состояние и неисправности, автоматически выключая генератор в случае обнаружения таковых. На LCD дисплее будет выводиться информация о характере неисправности.
Составные части блока управления:
Двигатель | Генератор | Сеть | |||
Engine speed | Частота вращения двигателя | Voltage (L-L, L-N) | Напряжение (L-L, L-N) | Voltage (L-L, L-N) | Напряжение (L-L, L-N) |
Oil pressure | Давление масла | Current (L1-L2-L3) | Ток (L1-L2-L3) | Frequency | Частота |
Coolant temperature | Температура охлаждающей жидкости | Frequency | Частота | Mains ready | Сеть готова |
Run time | Время работы | Mains enabled | Сеть включена | ||
Gen. Set ready | Генератор готов | ||||
Gen. Set enabled | Генератор подключен |
Warning (Предупреждение) | Shut downs (внезапное отключение генератора) | ||
Charge failure | Сбой зарядки | Fail to start | Ошибка при запуске |
Battery Low/High voltage | Батарея в низком/высоком напряжении | Emergency stop | Аварийная остановка |
Fail to stop | Невозможно остановить | Low oil pressure | Низкое давление масла |
Low /High generator voltage | Выше/ниже допустимого напряжения | High coolant temperature | Высокая температура охлаждающей жидкости |
Under/over generator frequency | Ниже/выше частоты работы генератора | Over /Under speed | Выше/ниже допустимой скорости |
Over /Under speed | Ниже/выше допустимой скорости | Under/over generator frequency | Выше/ниже допустимой частоты работы генератора |
Low oil pressure | Низкое давление масла | Under/over generator voltage | Выше/ниже допустимого напряжения |
High coolant temperature | Высокая температура охлаждающей жидкости | Coolant temperature sensor open | Открыт датчик температуры охлаждающей жидкости |
Опционные особенности:
***
EMC — электромагнитная совместимость технических средств — способность технических средств одновременно функционировать в реальных условиях эксплуатации с требуемым качеством при воздействии на них непреднамеренных электромагнитных помех и не создавать недопустимых электромагнитных помех другим техническим средствам.
EN 61000-6-2 Электромагнитная совместимость. Часть 6-2. Общие стандарты. Помехоустойчивость к промышленной окружающей среде;
EN 61000-6-4 Электромагнитная совместимость. Часть 6-4. Общие стандарты. Стандарт на излучение к промышленной окружающей среде.
Зарядное устройство изготавливается с переключением режимов по технологии SMD, имея высокую эффективность. Модель зарядного устройства обладает следующими характеристиками: 5 ампер, 13,8 В для 12-вольтовой и 27,6 В для 24-вольтных . Вход 198 - 264 вольт переменного тока. Proline 1205/2405 — данное зарядное устройство имеет высокую эффективность, длительный срок службы, низкий уровень отказов, легкий вес и устойчиво к перегреву.
Открытая группа | Вес (кг.) | Длина (мм.) | Ширина (мм.) | Высота (мм.) | Емкость топливного бака (L.) |
---|---|---|---|---|---|
870 | 1 780 | 950 | 1 198 | 105 | |
Группы с кожухом | Вес (кг.) | Длина (мм.) | Ширина (мм.) | Высота (мм.) | Емкость топливного бака (L.) |
1140 | 2 470 | 1 010 | 1461 | 100 |
Напряжение | Резервная мощность | Основная мощность | |||
---|---|---|---|---|---|
kVA | кВт. | kVA | кВт. | Amp | |
400/230 | 55 | 44 | 50 | 40 | 72 |
Резервная мощность : В резервном режиме (ESP) работы в соответствии с ISO 8528 перегрузка недопустима.
Основная мощность : Мощность в основном режиме (PRP): работа в длительном режиме при переменной нагрузке, 24 часа в сутки в соответствии с ISO 8528, допустима перегрузка в 10% в течение 1 ч за 12 ч в соответствии с ISO 3046.
