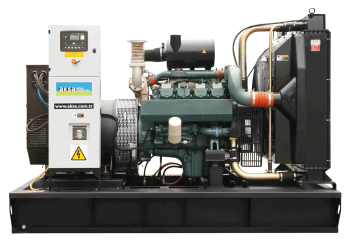

Дизельный генератор AKSA AD 825

Мощность, кВт: 600

Двигатель: Doosan

Напряжение, В: 400/230

Кол-во фаз: 3

Емкость топл. бака, л: 1000

Расход топлива: 161

Габариты, мм: 3630x1550x2301

Вес, кг: 3980

5737500 руб.

Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт	600
Страна производитель
Резервная мощность, кВа	825
Количество фаз	3
Напряжение, В	400/230
Тип запуска	Ручной
Панель управления	DSE, модель 7320
Емкость топл. бака, л	1000
Расход топлива 100% нагрузка, л	161
Расход топлива 75% нагрузка, л	119.1
Расход топлива 50% нагрузка, л	79.3
Габариты в открытом исполнении (дхшхв), мм	3630x1550x2301
Габариты в кожухе (дхшхв), мм	5297x1606x2656
Вес в открытом исполнении, кг	3980
Вес в шумозащитном всепогодном кожухе, кг	5535

Характеристики двигателя
Производитель	Doosan
Модель	DP222LC
Частота вращения, об/мин	1500
Объем двигателя, л	21.93
Диаметр и ход поршня, мм	128 x 142
Степень сжатия	15,0:1
Емкость масла	40
Объем охлаждающей жидкости, л	134.8

Технические характеристики генератора переменного тока
Производитель	Mecc Alte
Модель	ECO 40-VL/4
Частота, Гц	50
Мощность, кВа	750
Сила тока, Ампер	1083

Описание

Напряжение – 400/230 В, частота – 50 Гц.
Активная мощность в резервном режиме – 660 кВт; в основном– 600 кВт.
Охлаждение мотора – водяное.
Наработка на отказ двигателя – 20 000 моточасов

Область применения дизельного генератора AKSA AD 825

Мощный дизель-генератор AKSA AD 825 обеспечит энергетическую независимость научным полярным станциям, северным поселкам, морским буровым платформам. Как резервный источник электроэнергии, гарантирует непрерывный рабочий цикл промышленным и аграрным предприятиям, шахтам, исследовательским центрам.

Особенности конструкции дизельной электростанции AKSA AD 825

Генерирующая группа электростанции AD 825 компактно закреплена на стальной виброизолированной раме, внутри которой помещен топливный бак вместимостью 1000 л. Соосное соединение двигателя и альтернатора происходит посредством гибкой демпферной муфты.

Дизельная электростанция (ДЭС) AKSA AD 825 включает:

4-х тактный мотор Doosan (12-цилиндровый, V-образный)
сухой воздушный фильтр
электростартер
2 пусковых аккумулятора (24 В) и генератор зарядки
блок охлаждения
синхронный альтернатор с собственным вентилятором внутри
щит управления

Промышленный глушитель, изолированный тяжелой минеральной ватой, и гибкие стальные рукава поставляются вместе с дизельным генератором (ДГУ) и устанавливаются на месте.

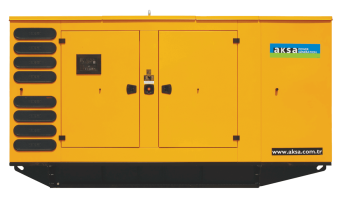

Дизельная электростанция AD 825 изготавливается в открытой версии; в шумоизолированном атмосферостойком кожухе; в утепленном блок-контейнере. Две последних модификации могут монтироваться на двухосное шасси.

Особенности эксплуатации дизельного генератора AKSA AD 825

Дизельный генератор AKSA AD 825 рассчитан на российские морозы, ремонтопригоден и прост в обслуживании. Имеет много полезных дополнительных опций, облегчающих его эксплуатацию. При использовании открытой группы требует отдельного помещения с принудительной вентиляцией и пожарной сигнализацией. Модели в кожухе или контейнере устанавливаются вне здания на ровное твердое основание. Устройство контура заземления обязательно!

Интересная особенность мощных дизельных генераторов – это использование высокой температуры отработанных газов и рубашки двигателя для центрального водяного отопления небольших поселков.

Базовая комплектация

Дизельный двигатель с водяным охлаждением, для использования в тяжелых условиях
Радиатор с механическим вентилятором
Защитная решетка вентилятора и вращающихся деталей
Электрический стартер и зарядное устройство альтернатора
Пусковой аккумулятор (свинцово-кислотный) с кабелями
Кожух двигателя
Опорная рама, несущий топливный бак и антиглушитель колебаний
Шланг топливной системы
Одноподшипниковый альтернатор, класс Н
Шумоглушитель и гибкий стальной компенсатор поставляются отдельно
Зарядное устройство
Руководство к использованию и установке
Выходной автомат защиты

Панель управления

Модель системы управления: P 732

1) Кнопки навигации меню
2) Кнопка перевода сети
3) Датчики уровня и цифровой дисплей
4) Светодиодная сигнализация
5) Кнопка выключения генератора
6) Светодиодный индикатор
7) Кнопки выбора операции

Приборы

"DSE, модель 7320, блок управления системы энергоснабжения
Зарядное устройство аккумулятора 5A, 220/240 вольт
Кнопка аварийной остановки и предохранитель цепи управления"

Конструкция и покраска

Компоненты находятся в стальной конструкции. Предварительное покрытие поверхности стали фосфатом обеспечивает устойчивость к коррозии. Верхний порошковый слой из полиэстра придает блеск и обеспечивает долговечное покрытие. Для легкого доступа к деталям устройства используется закрываемая дверь.

Монтаж

Панель управления - это опорная рама генераторной установки на стальной панели или блоке питания. Она находится на самой генераторной установке.

Блок управления генератором

Блок управления DSE 7320 является стандартным дополнением к нашим генераторным установкам (с мощностью от 220 кВа), он спроектирован для дизельных генераторов и генераторов на газу с электронной и неэлектронной системой управления двигателя. DSE 7320 с автоматическим переключателем подходит для контроля генераторной установки. Контрольный прибор DSE 7320 также показывает состояние эксплуатационной готовности и исправности, автоматически выключает генератор и показывает неисправности на ЖК дисплее передней панели.

Стандартные спецификации

Микропроцессорное управление
С помощью жидкокристаллического дисплея 132 x 64 пиксель информацию легко прочесть.
Программное обеспечение ПК используется для передней панели.
Мембранная клавиатура и быстрая навигация по меню.
Система дистанционного управления, RS232, RS485, система смс оповещения.
Индикатор даты и времени, оповещение о выполняемых действиях.

Измерительные приборы	Схема защиты	Аварийное выключение
Двигатель	Аварийная сигнализация	Неисправность пуска
Скорость двигателя	Напряжение	Аварийная остановка
Давление подачи масла	Аккумулятор под напряжением	Низкий уровень масла
Температура охлаждающей жидкости	Неисправность оборудования	Высокая температура двигателя
Время выполнения операции	Низкий уровень топлива	Низкий уровень охлаждающей жидкости
Напряжение аккумулятора	Перегруз	Недостаточная скорость / слишком выскоая скорость
Двигатель	Обратная последовательность чередования фаз	Неравномерность частотной характеристики
Генератор	Предварительное оповещение	Слишком слабое / сильное напряжение
Напряжение	Низкий уровень масла	Датчик уровня масла
Ток	Высокая температура двигателя	Чередование фаз
Частота	Низкая температура двигателя	Электрический прибор
Ток заземления	Недостаточная скорость / слишком выскоая скорость	Замыкание на землю
кВ	Неравномерность частотной характеристики	Перегруз
Пф	Слишком слабое / сильное напряжение	Генератор под напряжением
кВА р.ч.	ECU оповещение
кВ.ч., кВА.ч., кВА р.ч.
Последовательность фаз
Информационная система
Напряжение (L-L, L-N
Частота

Опционные особенности

Выключение при высокой температуре масла
Выключение при низком уровне топлива
Оповещение при низком уровне топлива
Оповещение при высоком уровне топлива
МОДУЛИ РАСШИРЕНИЯ
Дополнительный модуль (2548)
релейный блок (2157)
Модуль управления вводом (2130)

Стандарты

Электрическая безопасность / электромагнитная совместимость
BS EN 60950 электрическое производственное оборудование
BS EN 61000-6-2 основные стандарты электромагн.совместимости
BS EN 61000-6-4 ЭМС стандарты на выбросы загрязняющих веществ

Прибор для зарядки аккумулятора

Аккумулятор батареи производится с переключателем режима питания с помощью SMD технологии и имеет высокую эффективность. Потребляемая сила тока составляет 5 ампер, а постоянное напряжение - 27.6 вольт. Используется для двигателей 198-264 вольт. Аккумулятор 2405 долговечен, имеет высокую эффективность, небольшой вес, возможно использовать цифровую визуализацию процессов. Обладает защитой от перегрузки и изменения полярности. Индикация зарядного и пускового тока.

Дополнительные опции

Двигатель

Фильтр отделения водной фракции от топлива
Подогрев масла

Альтернатор

Противоконденсатный обогреватель
Альтернатор с высокой мощностью
Система оповещения PGM + AVR

Система управления

Система автоматической синхронизации и управления мощностью
Система синхронизации между сетью
панель дистанционного управления
Удаленная панель сигнализации
Аварийный останов двигателя
Дистанционное управление через модем
Точка подключения заземления
Обязанности амперметр

Автоматический переключатель

Три полюса контактора
Четырехполюсный контактор
Три или четыре полюсный двигатель работает выключатель

Прочие аксессуары

Контроль тока зарядки
Автоматическая система подкачки топлива
Помпа ручного слива масла
Датчики уровня топлива
Глушитель
Кожух: Защита от атмосферных осадков и шумогашение
Адаптор воздушного канала (перед радиатором)
Приточно-вытяжные жалюзи с электроприводом
Воздушная камера шумогашения
Прицеп
Тех. Комплект(по тех.уходу)
Комплект для технического обслуживания (1500/3000 моточасов)
Двойная рама

Варианты исполнения (контейнеры...)

Открытая группа	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	-	3 630	1 550	2 301	1 000
Группы с кожухом	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	5535	5 297	1 606	2656	1 000

Дополнительные услуги

Напряжение	Резервная мощность		Основная мощность
Напряжение	kVA	кВт.	kVA	кВт.	Amp
400/230	825	660	750	600	1 083

Резервная мощность : В резервном режиме (ESP) работы в соответствии с ISO 8528 перегрузка недопустима.

Основная мощность : Мощность в основном режиме (PRP): работа в длительном режиме при переменной нагрузке, 24 часа в сутки в соответствии с ISO 8528, допустима перегрузка в 10% в течение 1 ч за 12 ч в соответствии с ISO 3046.
