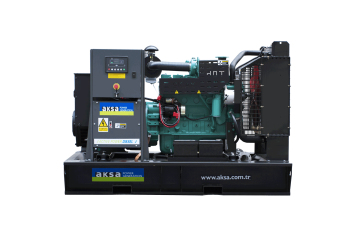

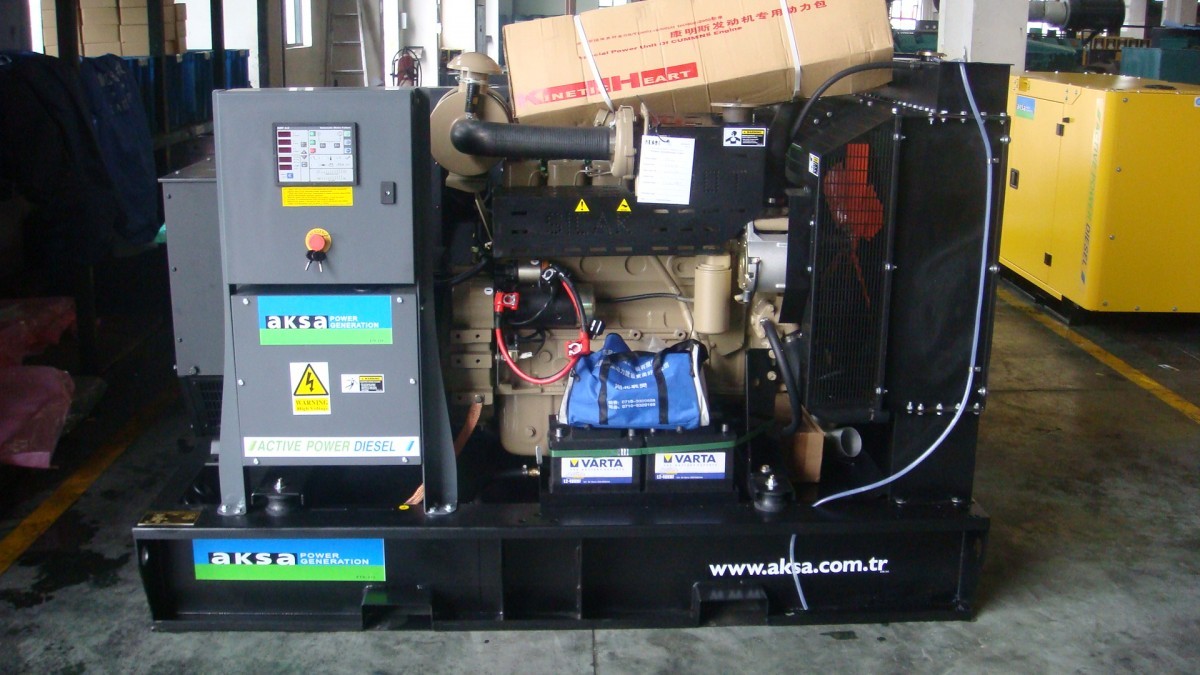

Дизельный генератор AKSA APD 110C

Мощность, кВт: 80

Двигатель: CUMMINS

Напряжение, В: 400/230

Кол-во фаз: 3

Емкость топл. бака, л: 195

Расход топлива: 22

Габариты, мм: 2150x1000x1470

Вес, кг: 1280

924630 руб.

Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт	80
Страна производитель
Резервная мощность, кВа	110
Количество фаз	3
Напряжение, В	400/230
Панель управления	DSE (модель 6020)
Емкость топл. бака, л	195
Расход топлива 100% нагрузка, л	22
Габариты в открытом исполнении (дхшхв), мм	2150x1000x1470
Габариты в кожухе (дхшхв), мм	3120x1070x1720
Вес в открытом исполнении, кг	1280
Вес в шумозащитном всепогодном кожухе, кг	1700

Характеристики двигателя
Производитель	CUMMINS
Модель	6 BT 5,9-G2
Частота вращения, об/мин	1500
Объем двигателя, л	5.9
Диаметр и ход поршня, мм	102 X 120
Степень сжатия	17,3:1
Емкость масла	16.4
Объем охлаждающей жидкости, л	32.9

Технические характеристики генератора переменного тока
Производитель	AKSA
Модель	AK480
Частота, Гц	50
Мощность, кВа	100

Описание

Двигатель Cummins, модель 6 BT 5,9-G2
Альтернатор Aksa, модель AK480
Система управления P 602

Применение бесперебойного и легко ремонтируемого дизельного двигателя 6BT5,9G2 со стартером при повышенных нагрузках с электроэнергией генераторов AKSA высокого качества позволяет обеспечивать потребителей не только основным электроснабжением, но и резервным. Генераторы имеют самовозбуждающийся автоматический регулятор напряжения AVR.

Сфера применения APD 110C:

В качестве основного электропитания:

на строительных площадках;
в производственных помещениях;
в частном домовладении;
при строительстве трубопроводов;
при комплектации земснарядов и пр.

Выбирая дизельный генератор APD 110C, который обладает цифровой панелью DSE 6020 важно учитывать то, что включение и выключение электростанции происходит вручную. Поэтому необходим оператор, который будет следить за этим.

В качестве резервного источника питания в дизельной электростанции применяется:

государственных учреждениях, школах, больницах;
в торговых комплексах;
на промышленных и производственных предприятиях;
в банках, гостиницах;
на стадионах и пр.

При выборе дизельной электростанции AKSA APD 110C, которая обладает панелью переключения нагрузки ATS, в операторе нет необходимости. Система автоматического запуска самостоятельно производит включение и выключение установки при отключении питания.

Дизельный генератор AKSA APD 110C соответствуют мировым и отечественным стандартам качества и имеет необходимые сертификаты.

Базовая комплектация

Дизельный двигатель с водяным охлаждением, для использования в тяжелых условиях
Радиатор с механическим вентилятором
Защитная решетка вентилятора и вращающихся деталей
Электрический стартер и зарядное устройство альтернатора
Пусковой аккумулятор (свинцово-кислотный) с кабелями
Кожух двигателя
Опорная рама, несущий топливный бак и антиглушитель колебаний
Шланг топливной системы
Одноподшипниковый альтернатор, класс Н
Шумоглушитель и гибкий стальной компенсатор поставляются отдельно
Зарядное устройство
Руководство к использованию и установке
Выходной автомат защиты

Панель управления

1) Дисплей с основными показателями
2) Кнопка прокрутки дисплея
3) Кнопка для открытия страницы с информацией
4) Общий сигнальный индикатор при неисправности
5) Индикаторы текущего состояния
6) Кнопки выбора режимов

Приборы

DSE (модель 6020) — автоматический информационный модуль (сбор и вывод основных показателей).
Зарядное устройство ввода 198-264 вольт, выход: 27,6В 5А (24В) или 13,8 Вольт 5А (12В)
Кнопка аварийной остановки и предохранители для цепей управления

Конструкция и покраска

Все компоненты корпуса из листовой стали. Сталь предварительно обработана химическим фосфатом, что обеспечивает коррозионностойкую поверхность. Полиэфирный композиционный порошок, применяемый на финальном этапе, делает покрытие блестящим и чрезвычайно долговечным. Закрываемые двери обеспечивают удобный доступ к внутренней части.

Монтаж

Панель управления смонтирована на опорной раме со стальной подставкой. Она расположена на правой стороне генераторной установки (если смотреть от Альтернатора)

Блок управления генератором

DSE 6020 - это стандартный модуль управления для дизельных и газовых генераторов производства компании АКСА (мощностью до 200 кВа), предназначенный для запуска и остановки генераторов. Модуль DSE 6020 был разработан для мониторинга частоты, напряжения тока, давления моторного масла, температуры охлаждающей жидкости, времени работы электростанции. Модуль контролирует напряжение основной электросети и способен сделать переключение на генератор при отключении основного питания. DSE 6020 непрерывно мониторит рабочее состояние и неисправности, автоматически выключая генератор в случае обнаружения таковых. На LCD дисплее будет выводиться информация о характере неисправности.

Составные части блока управления:

Микропроцессор.
LCD дисплей (делает информацию удобной для восприятия).
4-уровневый, 64 x 132 пикселей дисплей.
Автоматический переключатель между основной сетью и генератором.
Ручное управление на основной панели (удобное, интуитивно понятное управление)
Дистанционный запуск.
Журнал событий — запись по времени всех действий.
Элементы управления: Стоп/Сброс, Ручной, Авто, Тест, Пуск, Дополнительные кнопки. Дополнительные кнопки рядом с ЖК-дисплеем используется для прокрутки ннформации на дисплее.

Измерительные показатели (обозначение)

Двигатель		Генератор		Сеть
Engine speed	Частота вращения двигателя	Voltage (L-L, L-N)	Напряжение (L-L, L-N)	Voltage (L-L, L-N)	Напряжение (L-L, L-N)
Oil pressure	Давление масла	Current (L1-L2-L3)	Ток (L1-L2-L3)	Frequency	Частота
Coolant temperature	Температура охлаждающей жидкости	Frequency	Частота	Mains ready	Сеть готова
Run time	Время работы			Mains enabled	Сеть включена
				Gen. Set ready	Генератор готов
				Gen. Set enabled	Генератор подключен

Индикаторы ошибок (обозначение)

Warning (Предупреждение)		Shut downs (внезапное отключение генератора)
Charge failure	Сбой зарядки	Fail to start	Ошибка при запуске
Battery Low/High voltage	Батарея в низком/высоком напряжении	Emergency stop	Аварийная остановка
Fail to stop	Невозможно остановить	Low oil pressure	Низкое давление масла
Low /High generator voltage	Выше/ниже допустимого напряжения	High coolant temperature	Высокая температура охлаждающей жидкости
Under/over generator frequency	Ниже/выше частоты работы генератора	Over /Under speed	Выше/ниже допустимой скорости
Over /Under speed	Ниже/выше допустимой скорости	Under/over generator frequency	Выше/ниже допустимой частоты работы генератора
Low oil pressure	Низкое давление масла	Under/over generator voltage	Выше/ниже допустимого напряжения
High coolant temperature	Высокая температура охлаждающей жидкости	Coolant temperature sensor open	Открыт датчик температуры охлаждающей жидкости

Опционные особенности:

Настраиваемые (гибкие) датчики — можно задавать допустимые параметры температуры, давления, также в процентах (предупреждения, экстренного выключения, отключения электросети).
Возможность подключения к компьютеру по USB кабелю (задавать параметры и контролировать работу генератора)

Стандарты

Elecrical Safety / EMC compatibility BS EN 60950 Electrical business equipment.
BS EN 61000-6-2 EMC immunity standard.
BS EN 61000-6-4 EMC emission standard

***

EMC — электромагнитная совместимость технических средств — способность технических средств одновременно функционировать в реальных условиях эксплуатации с требуемым качеством при воздействии на них непреднамеренных электромагнитных помех и не создавать недопустимых электромагнитных помех другим техническим средствам.

EN 61000-6-2 Электромагнитная совместимость. Часть 6-2. Общие стандарты. Помехоустойчивость к промышленной окружающей среде;

EN 61000-6-4 Электромагнитная совместимость. Часть 6-4. Общие стандарты. Стандарт на излучение к промышленной окружающей среде.

Прибор для зарядки аккумулятора

Зарядное устройство изготавливается с переключением режимов по технологии SMD, имея высокую эффективность. Модель зарядного устройства обладает следующими характеристиками: 5 ампер, 13,8 В для 12-вольтовой и 27,6 В для 24-вольтных . Вход 198 - 264 вольт переменного тока. Proline 1205/2405 — данное зарядное устройство имеет высокую эффективность, длительный срок службы, низкий уровень отказов, легкий вес и устойчиво к перегреву.

Дополнительные опции

Двигатель

Выносной радиатор
Фильтр отделения водной фракции от топлива
Webasto

Альтернатор

Противоконденсатный обогреватель

Система управления

Обязанности амперметр

Автоматический переключатель

Три полюса контактора
Четырехполюсный контактор
Три или четыре полюсный двигатель работает выключатель

Прочие аксессуары

Контроль тока зарядки
Автоматическая система подкачки топлива
Помпа ручного слива масла

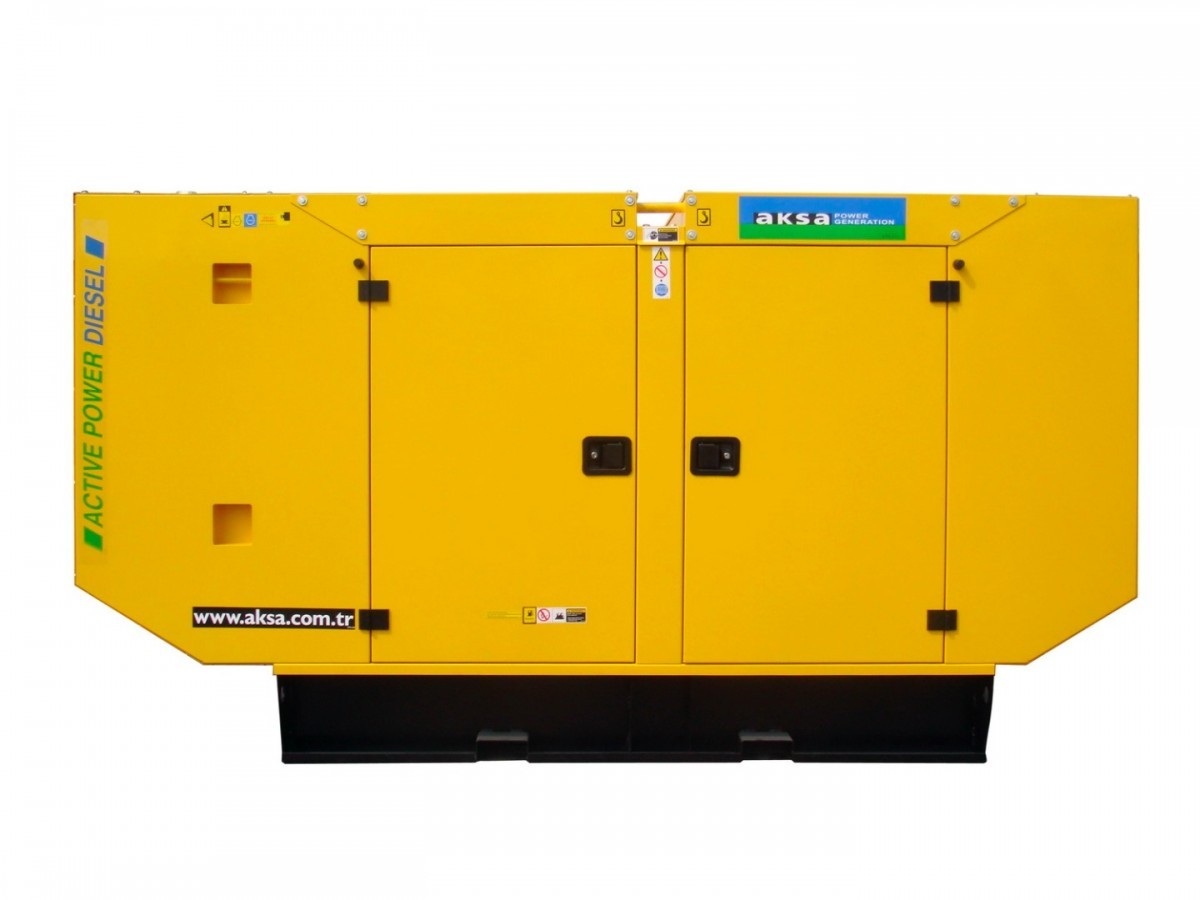

Кожух: Защита от атмосферных осадков и шумогашение
Прицеп
Тех. Комплект(по тех.уходу)

Варианты исполнения (контейнеры...)

Открытая группа	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	1 280	2 150	1 000	1 470	195
Группы с кожухом	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	1700.00	3 120	1 070	1720	195

Дополнительные услуги

Напряжение	Резервная мощность		Основная мощность
Напряжение	kVA	кВт.	kVA	кВт.	Amp
400/230	110	88	100	80	145

Резервная мощность : В резервном режиме (ESP) работы в соответствии с ISO 8528 перегрузка недопустима.

Основная мощность : Мощность в основном режиме (PRP): работа в длительном режиме при переменной нагрузке, 24 часа в сутки в соответствии с ISO 8528, допустима перегрузка в 10% в течение 1 ч за 12 ч в соответствии с ISO 3046.

Скачать техническую документацию*.pdf (0.34 Мб)
